現有電流表，電壓表，滑動變阻器，三個蓄電池，小燈泡，開關，導線若干。

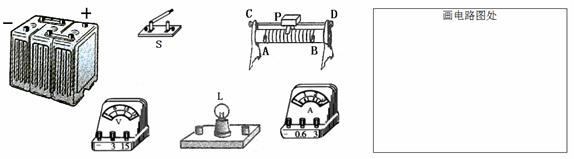

（1）將下圖元件按要求用筆畫線代替導線連接起來；

要求：①電流表測通過燈L的電流（約0.4A）；②電壓表測L兩端的電壓（約3.8V）；

③滑動變阻器的滑片向右移電阻變大；④ 開關控制整個電路；

（2）在右方框處處畫出對應的電路圖；

（3）開關S閉合前，滑片P應置于　　　　 端；

（4）實驗過程中，滑片P向左移動，燈L的亮度　　　　 。

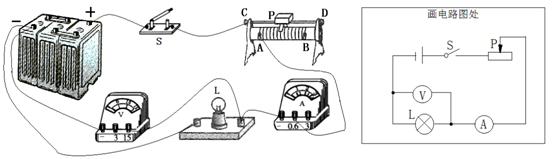

（1）（2）見下圖（6分各3分）（3）B或D（2分）（4）變亮（2分）

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

現有電流表，電壓表，滑動變阻器，三個蓄電池，小燈泡，開關，導線若干．
（1）將下圖元件按要求用筆畫線代替導線連接起來；

要求：
①電流表測通過燈L的電流；        ②電壓表測L兩端的電壓；
③滑動變阻器的滑片向右移燈變暗；  ④開關控制整個電路；
（2）在方框處處畫出對應的電路圖；
（3）開關S閉合前，滑片P應置于
B
B
端；
（4）實驗過程中，滑片P向左移動，燈L的亮度
變亮
變亮
．

查看答案和解析>>

科目：初中物理 來源： 題型：

要測量一個額定電壓是3.8V小燈泡的額定功率，估計小燈泡工作時的電阻約為10Ω，現有電流表、電壓表、開關各一個，三個規格分別為“10Ω 0.5A”、“50Ω 0.5A”和“100Ω 0.1A”的滑動變阻器，導線若干，電源（8V）一個．
（1）王浩設計了如圖所示的電路圖，通過分析你認為王浩應選用規格為
“50Ω 0.5A”
“50Ω 0.5A”
的滑動變阻器
（2）請你根據電路圖，用筆畫線代替導線，將圖中的器材連成實驗電路．

（3）王浩正確選擇了滑動變阻器，按圖連接好電路、閉合開關、發現燈泡不亮，電流表有示數，電壓表無示數，移動滑動變阻器的滑片，電壓表仍無示數，電流表也隨之變動，具體原因是
燈泡短路
燈泡短路
．
（4）王浩排除故障后繼續實驗，他通過觀察
電壓表示數
電壓表示數
 知道小燈泡達到了額定功率，電流表的示數如右圖所示，該燈泡的額定功率是
1.44
1.44
 W．

查看答案和解析>>

科目：初中物理 來源： 題型：

要測量一個額定電壓是3.8V小燈泡的額定功率，估計小燈泡工作時的電阻約為10Ω，現有電流表、電壓表、開關各一個，三個規格分別為“10Ω 0.5A”、“50Ω 0.5A”和“100Ω 0.1A”的滑動變阻器，導線若干，電源（8V）一個．

（1）王浩設計了如圖所示的電路圖，通過分析你認為王浩應選用規格為
“50Ω 0.5A”
“50Ω 0.5A”
的滑動變阻器
（2）請你根據電路圖，用筆畫線代替導線，將圖中的器材連成實驗電路
（3）王浩正確選擇了滑動變阻器，按圖連接好電路、閉合開關、發現燈泡不亮，電流表有示數，電壓表無示數，移動滑動變阻器的滑片，電壓表仍無示數，電流表也隨之變動，具體原因是
燈泡處短路
燈泡處短路
．
（4）王浩排除故障后繼續實驗，他通過觀察
亮度
亮度
 知道小燈泡達到了額定功率，電流表的示數如圖所示，該燈泡的額定功率是
1.52
1.52
 W．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2005?越秀區一模）現有電流表、電壓表、電阻、小燈泡各一只，請選用其中三個元件，以兩種不同方式接到圖所示的虛線框內，然后連成兩個正確的電路．

查看答案和解析>>

科目：初中物理 來源： 題型：

要測量一個額定電壓是3.8V的小燈泡的額定功率，估計小燈泡正常工作時的電阻約為10Ω．現有電流表、電壓表、開關各一個，三個規格分別為“10Ω 1A”、“50Ω  0.5A”“1kΩ 0.1A”的滑動變阻器，導線若干，電源（8V）一個．
（1）小星設計了如圖所示的電路圖，通過分析你認為小星應選用規格為
50Ω 0.5A
50Ω 0.5A
的滑動變阻器．
（2）小星正確選擇了滑動變阻器，按圖連接好電路，閉合開關，發現燈泡發光，當任意移動滑動變阻器的滑片，電流表和電壓表的示數都不變（示數不為零）．具體原因是
滑動變阻器都接入上邊或下邊兩個接線柱
滑動變阻器都接入上邊或下邊兩個接線柱
．
（3）小星排除故障后，繼續實驗；當電壓表的示數為3.8V時，電流表的示數如圖乙所示，則該燈炮的額定功率是
1.292
1.292
W．

查看答案和解析>>
