設計電路
（1）如圖甲所示，自制的轉移開關時上的A、B、C、D四個按在木板上的圖釘，其中B和C上各套一個曲別針，曲別針與圖釘帽緊密接觸但能轉動，請按圖乙所示電路圖，以筆畫線代替導線將圖甲中的器材連接起來．
（2）在兩條道路的交叉口安裝紅綠燈指揮車輛，可保障行車安全，如圖a．當AB方向綠燈L
2亮?xí)r，CD方向紅燈L
4同時亮；當AB方向紅燈L
1亮?xí)r，CD方向綠燈L
3同時亮．請同學接上述要求在圖b中的虛線框內畫出L
1、L
2、L
3、L
4連接圖；完成一個“紅綠燈”的模擬電路（圖b中S是一個單刀雙擲開關．注意圖中必須標注4個燈的代號L
1、L
2、L
3、L
4）．
（3）在圖中，有帶風葉的小電動機一只，電熱絲一段，開關兩只（S
1、S
2），插頭一只，導線若干，利用這些器材可以連接成一個有冷、熱兩檔風的電吹風電路．要求：只閉合S
1時吹冷風，只閉合S
2時既無風又不發熱，同時閉合S
1、S
2時吹熱風．請你用筆畫線作導線按要求將圖中的元件連接起來（連線不要交叉）．
（4）如圖所示是一個黑盒子，a，b是面板上兩個窗口，a內是紅燈，b內是黃燈，有三節干電池串聯供電，只閉合S
1時，紅燈、黃燈都亮．只閉合S
2時，兩燈都不亮，S
1、S
2都閉合時，只有黃燈亮，請畫出盒子內的電路圖．

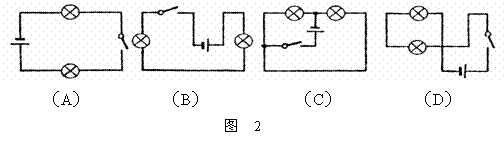

|（5）某校建教學樓、實驗樓、圖書館接各一幢，每幢樓需要安裝一個電鈴，以便傳遞作息時間的信息，要求三個電鈴用一個單刀多擲開關控制，同時每個電鈴的工作互不影響，請你設計一個電路的原理圖，電路元件從圖中選�。▽�(dǎo)線用筆畫線表示）
（6）黑盒問題：某實驗裝置面板上有三個接線柱A、B、C和電燈、電鈴各一個，如圖所示．用導線連接A、B，鈴響燈亮；用導線連接A、C，鈴更響，燈不亮；用導線連接B、C，鈴不響，燈不亮．試畫出此裝置的內部電路圖．
（7）給你一個電池組，一個單刀雙擲開關S
1，一個單刀單擲開關S
2，兩只燈泡，要求閉合或開啟開關，既可組成串聯電路又可組成并聯電路．試畫出你的設計電路圖．
（8）如圖所示，是一封閉的盒子，面板上有紅燈L
1，綠燈L
2，a，b，c為三個接線柱，盒子內有兩節電池串聯供電．當用導線接a，b時，兩燈均不發光；用導線接b，c時，綠燈L
2亮；用導線接a，c時，紅燈L
1亮．請畫出盒內電路圖．
