Question

（1）請在圖1中做出物體AB在平面鏡MN中成的像．
（2）請在圖2中用筆畫線代替導線將圖中的燈和開關正確地接入電路．

Answer 1

【答案】分析：（1）平面鏡成像的特點是：像與物大小相等，連線與鏡面垂直，到平面鏡的距離相等，左右相反；先作出端點A、B的像點，連接連接兩個像點即為物體AB的像．
（2）開關控制燈泡時和燈泡是串聯的．火線過開關入燈座，零線直接入燈座．

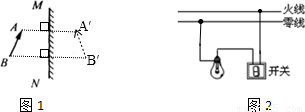

解答：解：（1）先作出端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′、B′，即為物AB在平面鏡中所成的像，如圖所示：
（2）火線首先進入開關，然后接到到燈泡頂端的金屬點；零線直接接到燈泡的螺旋套．這樣在更換燈泡時更安全．接法如圖．

點評：平面鏡成像時像與物關于平面鏡對稱，要注意先作出端點或關鍵點的像點，再用虛線連接得到物體的像．同時還考查了家庭電路中的電燈與開關的連接．
