科目：czwl 來源： 題型：

（1）如圖所示，一細光束射到平面鏡MM'的O點處，請根據光的反射規律畫出它的反射光線，標明反射角大?。?br />
（2）標出圖中的磁感線方向和小磁針的N極．

（3）根據圖甲的電路圖，用筆畫線表示導線，把圖乙的元件連接起來．

科目：czwl 來源：2010年江蘇省南京市江寧區中考物理一模試卷（解析版） 題型：解答題

（1）如圖所示，一細光束射到平面鏡MM'的O點處，請根據光的反射規律畫出它的反射光線，標明反射角大?。?br />
（2）標出圖中的磁感線方向和小磁針的N極．

（3）根據圖甲的電路圖，用筆畫線表示導線，把圖乙的元件連接起來．

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：

（2013?河池）小張為了研究“當電阻R兩端的電壓不變時，通過R的電流與其電阻的關系”，設計了如圖甲所示的電路，并選用了若干只不同阻值的定值電阻．

（1）請按圖甲的電路圖，用筆畫線代替導線，把圖乙中的實物連接圖補充完整；
（2）閉合開關后，發現電壓表示數接近電源電壓，電流表指針有明顯偏轉，但無論怎樣移動變阻器的滑片，兩表示數均不變．原因是：

連接了FA兩接線柱

連接了FA兩接線柱

；
（3）排除故障后，重新做實驗．每次更換不同的定值電阻R后，都應移動變阻器的滑片，使

電壓表

電壓表

的示數不變（選填“電壓表”或“電流表”）．他記下了4次實驗的電阻值和對應的電流值，描繪成圖丙；
（4）由圖丙可知，定值電阻R兩端的電壓是

2

2

V；
（5）由圖丙可知，當定值電阻R兩端的電壓不變時，通過R的電流與其電阻成

反比

反比

關系．

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：

科目：czwl 來源： 題型：

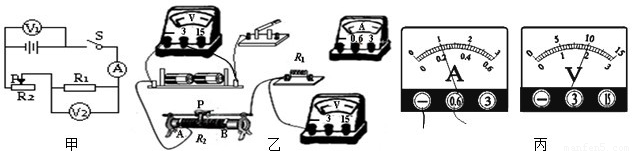

（2013?下城區二模）小明同學利用電壓表和電流表測量電阻R₁的阻值，實驗電路如圖甲所示．
（1）按照圖甲所示的電路圖，用筆畫線表示導線將圖乙中的電路連接完成．
（2）實驗中，當滑動變阻器的滑片P移到某一位置時，電流表和電壓表V₂的示數如圖丙所示，由此可知，電阻R₁=

10

10

Ω．
（3）將電阻R₁兩端的電壓表拆下，并聯在滑動變阻器兩端，滑動變阻器滑片由左端向右端移動過程中，示數變大的電表是

電壓表V₂

電壓表V₂

（選填“電壓表V₁”、“電壓表V₂”或“電流表”），滑動變阻器的實際功率如何變化？

變小

變小

（已知R₁＜R₂，且滑片移動過程中電路中各元件均未損壞）．

科目：czwl 來源：2013年浙江省杭州市下城區中考物理二模試卷（解析版） 題型：解答題

小明同學利用電壓表和電流表測量電阻R₁的阻值，實驗電路如圖甲所示．
（1）按照圖甲所示的電路圖，用筆畫線表示導線將圖乙中的電路連接完成．
（2）實驗中，當滑動變阻器的滑片P移到某一位置時，電流表和電壓表V₂的示數如圖丙所示，由此可知，電阻R₁=______Ω．
（3）將電阻R₁兩端的電壓表拆下，并聯在滑動變阻器兩端，滑動變阻器滑片由左端向右端移動過程中，示數變大的電表是______（選填“電壓表V₁”、“電壓表V₂”或“電流表”），滑動變阻器的實際功率如何變化？______（已知R₁＜R₂，且滑片移動過程中電路中各元件均未損壞）．

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：

（2009?梧州）按照圖甲所示的電路圖，用筆畫線表示導線，將圖乙電路連接完整．

科目：czwl 來源： 題型：

（2009?瀘州）某班在用“電流表、電壓表測小燈泡的額定功率”實驗中，所使用的小燈泡上^標有“6V”字樣，設計的實驗電路圖如下圖甲所示．
（1）請你根據圖甲的電路圖，用筆畫線代替導線，將圖乙中已連接了部分的實物連線圖補充連接完整．
（2）其中一個實驗小組，將實物連線圖連接完后，閉合開關，發現小燈泡發光暗淡，電流表和電壓表均有示數，但任意移動滑動變阻器的滑片，電流表和電壓表示數均不變，致使實驗無法進行．你認為造成這一問題的原因是：

滑動變阻器同時接了下面兩個接線柱

滑動變阻器同時接了下面兩個接線柱

（3 ） 該組同學排除故障后，順利完成了實驗．他們根據實驗中測得的幾組數據繪制了小燈泡的“電壓和電流關系”圖象如右圖丙．請根據圖象回答：
a、所測小燈泡的額定功率是

1.8

1.8

W
b、圖象發生彎曲的原因是：小燈泡的實際電阻隨工作電壓的升高而

改變

改變

 （選填“改變”或“不變”）．

科目：czwl 來源： 題型：

（1）在建筑工地上，王師傅想用撬棒將一塊大石頭挪開．其實撬棒就是一個杠桿，其支點（O）和受力情況如圖所示，請你在圖中畫出動力F₁的力臂L₁．

（2）如圖所示，用滑輪組沿水平地面拉動物體A，請畫出最省力的繞繩方法．
（3）按圖甲中的電路圖，用筆畫線代替導線，把圖中的實物連接起來，連線不要交叉

科目：czwl 來源： 題型：

一個額定電壓是6V的小燈泡，其正常工作時通過的電流約為0.3A．小明想測定這個小燈泡的額定功率，實驗室中有如下器材：電流表、電壓表、開關各一個，三個規格分別為A：“10Ω lA”、B：“50Ω 0.5A”、C：“1kΩ 1A”的滑動變阻器，導線若干，電源（電壓為12V）．
（1）小明設汁了如圖甲所示電路圖，通過分析認為小明應選用上述規格為

B

B

（選填字母序號）的滑動變阻器．

（2）圖乙已連接了部分電路．請你根據圖甲的電路圖．用筆畫線代替導線，將電路連接完整．
（3）小明正確選擇了滑動變阻器，將圖乙的電路補充連接后，閉合開關，發現燈泡發 光較暗，電流表有示數．任意移動滑動變阻器的滑片，電壓表示數不變（示數不為零）且小于6V．具體原因是

B

B

?。ㄟx填字母序號）
A、燈泡短路    B、將滑動變阻器的CD接線柱接入了電路
C、燈泡斷路    D、將滑動變阻器的AB接線柱接入了電路
（4）小明排除故障后，繼續實驗．調節滑動變阻器，當電壓表的示數為6V時．電流表的示數如圖丙所示，則小燈泡的額定功率是

1.92

1.92

W．此實驗中滑動變阻器除了保護電路外，另一個主要作用是

B

B

．（選填字母序號）
A、進行多次測量求功率的平均值減小誤差
B、調節燈泡兩端的電壓比較燈泡在不同電壓下的亮度．

科目：czwl 來源： 題型：

25、按照題目要求作圖：
（1）在如圖示的滑輪組上繞線，使勻速提升重物G時最省力．

（2）按左邊的電路圖，用筆畫線代替導線，把右邊實物圖連接起來，連線不要交叉．

（3）如圖，輕質杠桿OA在力F₁、F₂的作用下處于靜止?fàn)顟B(tài)，L₂為力F₂的力臂．在圖中畫出力F₁的力臂L₁和力F₂的示意圖，并標出F₂的作用點．

（4）如圖電路所示，請在圖中相關接線柱間添加一根導線，使這三盞燈成為并聯方式，且開關同時控制三盞燈．

科目：czwl 來源：梧州 題型：問答題

按照圖甲所示的電路圖，用筆畫線表示導線，將圖乙電路連接完整．

科目：czwl 來源：2009年廣西梧州市中考物理試卷（解析版） 題型：解答題

按照圖甲所示的電路圖，用筆畫線表示導線，將圖乙電路連接完整．

科目：czwl 來源：2010-2011學年蘇科版九年級（上）期中物理試卷（3）（解析版） 題型：解答題

按照題目要求作圖：
（1）在如圖示的滑輪組上繞線，使勻速提升重物G時最省力．

（2）按左邊的電路圖，用筆畫線代替導線，把右邊實物圖連接起來，連線不要交叉．

（3）如圖，輕質杠桿OA在力F₁、F₂的作用下處于靜止?fàn)顟B(tài)，L₂為力F₂的力臂．在圖中畫出力F₁的力臂L₁和力F₂的示意圖，并標出F₂的作用點．

（4）如圖電路所示，請在圖中相關接線柱間添加一根導線，使這三盞燈成為并聯方式，且開關同時控制三盞燈．

科目：czwl 來源： 題型：解答題

科目：czwl 來源：2008-2009學年江蘇省無錫市江陰市周莊中學九年級（上）期中物理試卷（解析版） 題型：解答題

（1）在建筑工地上，王師傅想用撬棒將一塊大石頭挪開．其實撬棒就是一個杠桿，其支點（O）和受力情況如圖所示，請你在圖中畫出動力F₁的力臂L₁．

（2）如圖所示，用滑輪組沿水平地面拉動物體A，請畫出最省力的繞繩方法．
（3）按圖甲中的電路圖，用筆畫線代替導線，把圖中的實物連接起來，連線不要交叉

科目：czwl 來源：2010年廣西梧州市中考物理試卷（樣卷）（解析版） 題型：解答題

按照圖甲所示的電路圖，用筆畫線表示導線，將圖乙電路連接完整．
