科目：czwl 來源： 題型：

按精確測量的要求練習測量圖中長方形的長a和寬b，并回答問題：
（1）你所用的尺的量程是

20cm

20cm

，分度值是

1mm

1mm

；
（2）長度a是

7.50cm

7.50cm

，寬度b是

2.40cm

2.40cm

．

科目：czwl 來源： 題型：

按題目要求作圖：

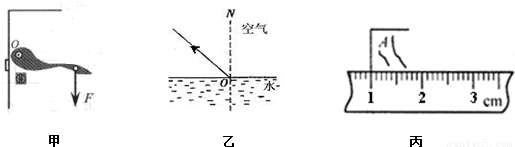

（1）如圖甲是一種門鎖把手的示意圖，O點是把手的轉軸，請畫出作用力F的力臂L．
（2）一束光線從空氣斜射到平靜的水面上，請在圖乙中畫出該反射光線的入射光線和折射光線的大致方向．
（3）小明練習使用刻度尺時測出一小塊長方形木條的長度為2.50cm，請在丙圖中補畫完整．

科目：czwl 來源： 題型：

按照題目要求作圖
（1）在圖1中畫出反射光線的入射光線，并標出入射角和它的大小
（2）如圖2所示，在練功房里，小紅同學利用平面鏡來幫助矯正舞蹈姿勢，畫出她的腳上B點的光線經過平面鏡后進入人眼A點的光路圖，
（3）如圖3所示，小孔前有一物體AB，請畫出AB經過小孔成像的光路圖，并在光屏MN上標出AB所成的像．
（4）請根據平面鏡成像特點在圖4中畫出物體AB的像．
（5）溫度計的原理是根據測溫液體的

熱脹冷縮

熱脹冷縮

性質制成的，圖5溫度計的讀數是

38.8℃

38.8℃

．

科目：czwl 來源： 題型：解答題

科目：czwl 來源： 題型：解答題

科目：czwl 來源：2011-2012學年江蘇省鹽城市建湖縣上岡實驗中學九年級（下）期中物理試卷（解析版） 題型：解答題

按題目要求作圖：
（1）如圖甲是一種門鎖把手的示意圖，O點是把手的轉軸，請畫出作用力F的力臂L．
（2）一束光線從空氣斜射到平靜的水面上，請在圖乙中畫出該反射光線的入射光線和折射光線的大致方向．
（3）小明練習使用刻度尺時測出一小塊長方形木條的長度為2.50cm，請在丙圖中補畫完整．

科目：czwl 來源：2011年中考物理總復習專題：長度測量誤差（解析版） 題型：填空題

按精確測量的要求練習測量圖中長方形的長a和寬b，并回答問題：
（1）你所用的尺的量程是     ，分度值是     ；
（2）長度a是     ，寬度b是     ．

科目：czwl 來源： 題型：

小明在練習用電壓表測量電壓的實驗時，按如圖所示電路圖連接好電路進行實驗，先后在A B之間接入電阻R的阻值不同，電壓表的示數也不同，具體的數字如表所示：小明對這一現象產生疑惑，他反復地檢查電路，電路中的元件是好的，電路沒有接錯且接觸良好．他通過思考后提出大膽猜想，可能電池組里存在電阻，你認為小明的猜想是否正確，若不正確，請說明理由．若正確，求出電池組中電阻的大小和電池組的電壓．

R/Ω	5	10	15	20
U/V	3.0	4.0	4.5	4.8

科目：czwl 來源：2016年初中畢業升學考試（江蘇泰州卷）物理（解析版） 題型：填空題

科目：czwl 來源： 題型：

科目：czwl 來源： 題型：

在觀察和練習使用彈簧測力計實驗中．
（1）如圖所示的彈簧測力計的量程為

0～5

0～5

N，分度值為

0.2

0.2

N．
（2）將彈簧測力計按測量時所需的位置放好，檢查指針是否在“

0

0

”刻度線處．
（3）如圖所示的彈簧測力計的示數為

3.4

3.4

N．

查看答案和解析>>

科目：czwl 來源：2008-2009學年江蘇省常州市八年級（下）期中物理試卷（解析版） 題型：填空題

在觀察和練習使用彈簧測力計實驗中．
（1）如圖所示的彈簧測力計的量程為    N，分度值為    N．
（2）將彈簧測力計按測量時所需的位置放好，檢查指針是否在“    ”刻度線處．
（3）如圖所示的彈簧測力計的示數為    N．

查看答案和解析>>
