測定小燈泡額定功率的實驗器材如圖所示，其中小燈泡上標有“3.8V”的字樣，它的電阻約10。

(1)請你用筆畫線代替導線，把下圖中的器材連接成實驗電路(導線不要交叉)。

(2)小剛合理地連接好電路，閉合開關，無論怎樣調節滑動變阻器燈泡都不亮。于是小剛提出以下猜想：___________

A．可能是燈絲斷了            B．可能是小燈泡短路                C．可能是變阻器開路

究竟哪個猜想正確，可根據電流表和電壓表的示數進行判斷(電流表、電壓表均無故障)。下表給出了電流表、電壓表可能出現的幾種情況，請判斷每種情況下哪個猜想是正確的，并把其序號填寫在對應的空格里。

電流表		電壓表		判斷結果
示數不為零		示數為零
示數為零		示數不為零
	示數為零		示數為零

 (3)小剛排除故障后，調節滑動變阻器使小燈泡正常發光，此時電流表示數如下圖所示，則通過小燈泡的電流為___________A，小燈泡的額定功率為___________W。



(4)做完實驗后，程躍將測燈泡實際功率實驗與以前做過的測某一固定電阻阻值的實驗進行比較，發現這兩個實驗有許多相似的地方，也有不同之處。請你寫出一個不同之處：_________

_______________________________________________________。

(5)程躍根據測量燈泡實際功率的多組實驗數據，做出了I―U圖像，如圖所示。結果發現圖線不是直線，這表明燈泡的電流與電壓不成正比。程躍很納悶，請你幫助他分析原因。

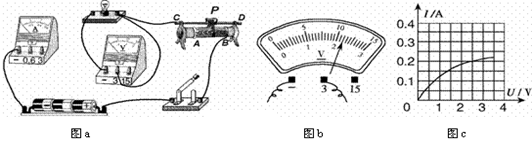

在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω。
(1)連接電路時開關應       。
(2)請你用筆畫線代替導線，將圖a中的實物電路連接完整。       　
(3)閉合開關前，圖a中滑動變阻器的滑片P應位于  （選填“A”或“B”）端。
(4) 小吉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖b所示）為  V，若他想測量小燈泡的額定功率，應將圖a中滑片P向  （選填“A”或“B”）端移動，使電壓表的示數為2.5V。
(5)小祥同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖c所示的I－U圖像，根據圖像信息，可計算出小燈泡的額定功率是  W。
（6）好奇的祁宇同學把桌上另一個額定電壓為3.8V備用燈乙替換了電路中的變阻器，兩燈串聯，閉合開關發現兩燈都能發出較弱的光，粗心的他不慎把原燈泡甲的玻璃外殼打碎了，讓他驚奇的是，雖然原燈泡甲不亮了但后接進去的燈泡乙不僅沒熄滅，反而更亮了。仔細觀察電路后，還發現這時電壓表的示數為1V。小華對此產生了疑問：玻璃外殼打碎后，甲燈仍有電流通過為什么不發光呢？小組的同學提出了以下兩種猜想：
猜想1：甲燈中的電流可能小于外殼打碎前的電流。
猜想2：甲燈的實際功率可能小于可以發光的功率。
根據所學知識，他們經過討論，斷定猜想1是______（正確／錯誤）的，你認為他們判斷所依據的現象是______  _______．
根據已知條件我們可以算出此時壞了的燈甲的實際功率約___  _____W，可以判斷猜想2是____  _____（正確／錯誤）的。

在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω。

(1)連接電路時開關應       。

(2)請你用筆畫線代替導線，將圖a中的實物電路連接完整。       　

(3)閉合開關前，圖a中滑動變阻器的滑片P應位于  （選填“A”或“B”）端。

(4) 小吉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖b所示）為  V，若他想測量小燈泡的額定功率，應將圖a中滑片P向  （選填“A”或“B”）端移動，使電壓表的示數為2.5V。

(5)小祥同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖c所示的I－U圖像，根據圖像信息，可計算出小燈泡的額定功率是  W。

（6）好奇的祁宇同學把桌上另一個額定電壓為3.8V備用燈乙替換了電路中的變阻器，兩燈串聯，閉合開關發現兩燈都能發出較弱的光，粗心的他不慎把原燈泡甲的玻璃外殼打碎了，讓他驚奇的是，雖然原燈泡甲不亮了但后接進去的燈泡乙不僅沒熄滅，反而更亮了。仔細觀察電路后，還發現這時電壓表的示數為1V。小華對此產生了疑問：玻璃外殼打碎后，甲燈仍有電流通過為什么不發光呢？小組的同學提出了以下兩種猜想：

猜想1：甲燈中的電流可能小于外殼打碎前的電流。

猜想2：甲燈的實際功率可能小于可以發光的功率。

根據所學知識，他們經過討論，斷定猜想1是______（正確／錯誤）的，你認為他們判斷所依據的現象是______  _______．

根據已知條件我們可以算出此時壞了的燈甲的實際功率約___  _____W，可以判斷猜想2是____  _____（正確／錯誤）的。



在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω：

(1)請你用筆畫線代替導線，將圈中的實物電路連接完整；

(2)閉合開關前，滑動變阻器的滑片P應位于 （選填“A”或“B”）端，這樣做能對電路起 作用，在實驗過程中滑動變阻器的另一個作用是 ；

(3)小剛合理地連接好電路，并按正確的順序操作，閉合開關后燈不亮，聰明的小剛猜想：

A.可能燈絲斷了

B.可能是變阻器開路

C．可能是小燈泡短路

請根據電表示數判斷故障原因，并將與故障對應的電表示數填入下表：

(4)小葉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖所示）為 V，若他想測量小燈泡的額定功率，應將滑片P向 （選填“A”或“B”）端移動，使電壓表的示數為 V；

(5)小向同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖所示的I－U圖像，根據圖像信息，可計算出小燈泡的額定功率是 W。

在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω：

 (1)請你用筆畫線代替導線，將圈中的實物電路連接完整；

 (2)閉合開關前，滑動變阻器的滑片P應位于 ▲ （選填“A”或“B”）端，這樣做能對電路起 ▲  作用，在實驗過程中滑動變阻器的另一個作用是  ▲  ；

 (3)小剛合理地連接好電路，并按正確的順序操作，閉合開關后燈不亮，聰明的小剛猜想：

    A.可能燈絲斷了       B.可能是變阻器開路        C．可能是小燈泡短路

請根據電表示數判斷故障原因，并將與故障對應的電表示數填入下表：

(4)小葉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖所示）為 ▲ V，若他想測量小燈泡的額定功率，應將滑片P向 ▲ （選填“A”或“B”）端移動，使電壓表的示數為 ▲ V；

(5)小向同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖所示的I－U圖像，根據圖像信息，可計算出小燈泡的額定功率是  ▲  W。

在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω．

（1）連接電路時開關應 ．

（2）請你用筆畫線代替導線，將圖a中的實物電路連接完整．

（3）閉合開關前，圖a中滑動變阻器的滑片P應位于 （選填“A”或“B”）端．

（4）小吉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖b所示）為 V，若他想測量小燈泡的額定功率，應將圖a中滑片P向 （選填“A”或“B”）端移動，使電壓表的示數為2.5V．

（5）小祥同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖c所示的I﹣U圖象，根據圖象信息，可計算出小燈泡的額定功率是 W．

（6）好奇的祁宇同學把桌上另一個額定電壓為3.8V備用燈乙替換了電路中的變阻器，兩燈串聯，閉合開關發現兩燈都能發出較弱的光，粗心的他不慎把原燈泡甲的玻璃外殼打碎了，讓他驚奇的是，雖然原燈泡甲不亮了但后接進去的燈泡乙不僅沒熄滅，反而更亮了．仔細觀察電路后，還發現這時電壓表的示數為1V．小華對此產生了疑問：玻璃外殼打碎后，甲燈仍有電流通過為什么不發光呢？小組的同學提出了以下兩種猜想：

猜想1：甲燈中的電流可能小于外殼打碎前的電流．

猜想2：甲燈的實際功率可能小于可以發光的功率．

根據所學知識，他們經過討論，斷定猜想1是 （正確/錯誤）的，你認為他們判斷所依據的現象是 ．根據已知條件我們可以算出此時壞了的燈甲的實際功率約 W，可以判斷猜想2是 （正確/錯誤）的．

10．在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω．
（1）連接電路時開關應斷開．
（2）請你用筆畫線代替導線，將圖a中的實物電路連接完整．
（3）閉合開關前，圖a中滑動變阻器的滑片P應位于A（選填“A”或“B”）端．
（4）小吉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖b所示）為2.2V，若他想測量小燈泡的額定功率，應將圖a中滑片P向B（選填“A”或“B”）端移動，使電壓表的示數為2.5V．
（5）小祥同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖c所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是0.5W．
（6）好奇的祁宇同學把桌上另一個額定電壓為3.8V備用燈乙替換了電路中的變阻器，兩燈串聯，閉合開關發現兩燈都能發出較弱的光，粗心的他不慎把原燈泡甲的玻璃外殼打碎了，讓他驚奇的是，雖然原燈泡甲不亮了但后接進去的燈泡乙不僅沒熄滅，反而更亮了．仔細觀察電路后，還發現這時電壓表的示數為1V．小華對此產生了疑問：玻璃外殼打碎后，甲燈仍有電流通過為什么不發光呢？小組的同學提出了以下兩種猜想：
猜想1：甲燈中的電流可能小于外殼打碎前的電流．
猜想2：甲燈的實際功率可能小于可以發光的功率．
根據所學知識，他們經過討論，斷定猜想1是錯誤（正確/錯誤）的，你認為他們判斷所依據的現象是乙燈更亮了．根據已知條件我們可以算出此時壞了的燈甲的實際功率約0.12或0.13W，可以判斷猜想2是正確（正確/錯誤）的．

學習了電流、電壓和電阻這三個物理量后，某小組同學決定探究通過電阻的電流與其兩端電壓的關系，他們作了如下猜想： A：加在電阻兩端的電壓越大，通過的電流越?。?/P> B：加在電阻兩端的電壓越大，通過的電流越大； C：加在電阻兩端的電壓變化，通過的電流不變． 為了驗證上述猜想是否正確，該小組的同學設計了如圖甲所示的實驗電路，并按設計方案測量了有關數據． (1) 請根據甲電路圖，用筆畫線代替導線把乙圖中的滑動變阻器接入電路． (2) 下表是該組同學實驗中測量的數據．通過比較分析表中實驗序號為________的幾組數據，可以驗證猜想________(選填“A”、“B”或“C”)是正確的． (3) 歸納表中實驗序號為1、4、7(或2、5、8，或3、6、9)的數據可得：當電壓一定時，電流與電阻成________的關系． (4) 請你嘗試將表中每次測量的電壓值除以電流值，你還能發現：________．

學習了電流、電壓和電阻這三個物理量后，某小組同學決定探究通過電阻的電流與其兩端電壓的關系，他們作了如下猜想：
A：加在電阻兩端的電壓越大，通過的電流越??；
B：加在電阻兩端的電壓越大，通過的電流越大；
C：加在電阻兩端的電壓變化，通過的電流不變．

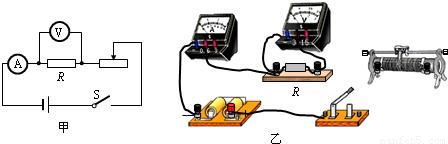

為了驗證上述猜想是否正確，該小組的同學設計了如圖甲所示的實驗電路，并按設計方案測量了有關數據．
（1）根據甲電路圖，用筆畫線代替導線把乙圖中的滑動變阻器接入電路．

（2）下表是該組同學實驗中測量的數據．通過比較分析表中實驗序號為______的幾組數據，可以驗證猜想______（選填“A”、“B”或“C”）是正確的．

實驗序號	R/Ω	U/V	I/A
1	5	1.0	0.20
2		2.0	0.40
3		3.0	0.60
4	10	1.0	0.10
5		2.0	0.20
6		3.0	0.30
7	20	1.0	0.05
8		2.0	0.10
9		3.0	0.15

（3）歸納表中實驗序號為1、4、7（或2、5、8，或3、6、9）的數據可得：當電壓一定時，電流與電阻成______的關系．
（4）請你嘗試將表中每次測量的電壓值除以電流值，你還能發現：______．

學習了電流、電壓和電阻這三個物理量后，某小組同學決定探究通過電阻的電流與其兩端電壓的關系，他們作了如下猜想：
A：加在電阻兩端的電壓越大，通過的電流越?。?br />B：加在電阻兩端的電壓越大，通過的電流越大；
C：加在電阻兩端的電壓變化，通過的電流不變．
為了驗證上述猜想是否正確，該小組的同學設計了如圖甲所示的實驗電路，并按設計方案測量了有關數據．
（1）根據甲電路圖，用筆畫線代替導線把乙圖中的滑動變阻器接入電路．

（2）下表是該組同學實驗中測量的數據．通過比較分析表中實驗序號為______的幾組數據，可以驗證猜想______（選填“A”、“B”或“C”）是正確的．

實驗序號	R/Ω	U/V	I/A
1	5	1.0	0.20
2		2.0	0.40
3		3.0	0.60
4	10	1.0	0.10
5		2.0	0.20
6		3.0	0.30
7	20	1.0	0.05
8		2.0	0.10
9		3.0	0.15

（3）歸納表中實驗序號為1、4、7（或2、5、8，或3、6、9）的數據可得：當電壓一定時，電流與電阻成______的關系．
（4）請你嘗試將表中每次測量的電壓值除以電流值，你還能發現：______．

請你結合下列裝置圖回答問題：

（1）寫出有標號儀器的名稱：a，b．
（2）①實驗室用甲裝置制氧氣的化學方程式是，用法收集氧氣．②試管口放一團棉花的目的是．③反應結束后冷卻，往試管中加入足量的水，攪拌、過濾，得到黑色粉末．該黑色粉末與過氧化氫接觸有大量氣泡產生，反應的化學方程式是
黑色粉末在反應中的作用是．
（3）某同學想用右圖裝置乙制取CO₂，廣口瓶內的反應進行較長時間后，用燃著的火柴放在集氣瓶口，火焰仍不熄滅的原因是，為解決這一問題，在不改變原有儀器的基礎上添加一種儀器，請把該儀器畫在圖中應該放置的位置．加了該儀器以后，還有一個好處是．
（4）某化學興趣小組用乙裝置制取并檢驗二氧化碳．裝置中分液漏斗的作用是可控制．實驗過程中，可觀察到試管里產生色沉淀，證明CO₂的生成，該反應的化學方程式是．若實驗過程中一直沒有出現證明CO₂生成的現象（裝置和操作步驟都正確），則可能原因是．
（5）該小組同學在觀察到產生沉淀后繼續通入二氧化碳，過了一段時間后，發現沉淀溶解變成澄清溶液．為了確定沉淀溶解成澄清溶液的原因，小組的同學進行了相關探究．
【提出問題】沉淀為什么能溶解變成澄清溶液？
【查閱資料】①碳酸氫鈣[Ca（HCO₃）₂]溶于水；
②碳酸鹽溶于酸，Ca（HCO₃）₂與酸反應跟CaCO₃與酸反應類似．
【猜想與假設】①溶液呈酸性； ②反應生成了碳酸氫鈣．
【實驗與結論】

實驗操作	實驗現象	實驗結論
實驗Ⅰ：把一小片pH試紙放在一塊干凈的玻璃片上，用   蘸取沉淀溶解成澄清的溶液沾在試紙上，把試紙呈現的顏色與標準比色卡對照．	測得被測液 的pH=8	猜想①   ． （填“成立”或“不成立”）
實驗Ⅱ：取沉淀溶解成澄清的溶液于 另一支試管中，加入   ．	有氣體產生	反應的化學方程式為：   猜想②成立．

通過探究得知，生成的沉淀會與二氧化碳、水反應生成了可溶于水的碳酸氫鈣．反應的化學方程式是．
【交流與反思】從探究中你得到的啟示或感受是．
