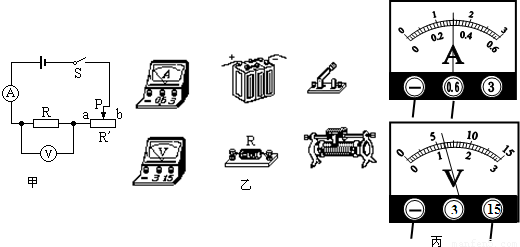

為了探究電流跟電壓的關系，小亮設計了圖甲所示的電路圖．
（1）請根據電路圖，用筆畫線代替導線將圖乙的元件連接起來．（電壓表、電流表的量程見圖丙）
（2）在連接電路圖時，開關應該始終是______的．（填“斷開”、或“閉合”）；閉合開關前，滑片還應移在變阻器接入電路中的阻值______（填“最大”或“最小”）處．
（3）小亮同學在閉合開關S后，發現電壓表有示數，而電流表沒有示數，造成此現象的原因可能是電阻R______．（選填“斷路”或“短路”）
（4）小亮同學排除故障后開始實驗，他調節滑片位置，改變定值電阻兩端的電壓．前兩次電壓表、電流表的示數如表（一）中所示，第3次兩個電表的示數如圖丙所示．
①請把第3次的電表讀數填在表（一）中；
②由表中數據可知實驗使用的定值電阻的阻值是______；
③對表（一）中數據進行分析，可歸納出的結論是______．
表（一）　　　　　　　　　　　　　　　　　　

次序	1	2	3
電壓（V）	2.0	4.0
電流（A）	0.1	0.2

表（二）

次序	1	2	3
電阻（Ω）	5	10	15
電流（A）	1.2	0.6	0.4

（5）如果仍用圖甲電路探究電流與電阻的關系，實驗記錄數據如表（二）所示．
①根據表（二）數據可得出結論是______．
②在研究電流與電阻關系時，先用10Ω的定值電阻進行實驗，再換用5Ω的定值電阻時，某同學沒有改變滑動變阻器滑片的位置，那么，合上開關后，電壓表的示數將______6V（填“大于”、“小于”或“等于”），此時，應向______（填“右”或“左”）調節滑動片，目的是：______．

為了研究“I與U、R”的關系，小紅設計了如圖所示的電路，進行如下一系列實驗．
（1）小紅在研究“導體中的電流跟電阻的關系”時，步驟如下：
“保持電源電壓不變，閉合開關，換用不同的電阻．調節滑動變阻器滑片位置，記錄對應的電流表示數”，實驗數據見下表：

次數	第1次	第2次	第3次
R/Ω	5	10	15
I/A	0.3	0.2	0.1

由此，小紅得出結論：________．
小紅設計的電路中有錯誤之處，請?jiān)诜娇蛑挟嫵稣_的電路圖．
小紅實驗步驟中的疏漏之處是：________．
（2）在同學們的幫助下，小紅改進了實驗，得出歐姆定律．她認為：“根據歐姆定律，可得R=U/I，這說明在電流相同的情況下，同一導體的電阻與該導體兩端的電壓成正比．”這種說法是________的（正確/錯誤），理由是________．
（3）下面是小紅在測定值電阻R_x電阻時所連接的電路．她連接的實物電路有錯誤，請?jiān)趫D中將錯誤之處用“×”表示出來，并用鉛筆線代替導線正確地連接電路．

（4）改正后，閉合開關，觀察到電流表的示數為0.14A．當她把滑動變阻器的滑片移到中點位置時，電壓表、電流表的示數分別為2.5V、0.20A．接著她又移動滑片到某點A，這時電流表的示數如圖所示．通過分析可知A點在滑動變阻器中點的________側（選填“左”或“右”）．

為了探究電流跟電壓的關系，某同學設計了圖甲所示的電路。

（1）請根據電路圖，用筆畫線代替導線將圖乙中未連成完整的電路連接起來（導線不能交叉）。

（2）調節滑片位置，改變定值電阻兩端的電壓，讀出其中三組電流表、電壓表的示數，如表（一）中所示。由表（一）中的數據進行分析，可歸納出的結論是 。

表一

表二

（3）如果仍用圖甲電路研究電流與電阻的關系實驗中當換用不同阻值的定值電阻后，每次應調節滑動變阻器的滑片，保持 不變．實驗記錄數據如表（二）所示，根據表（二）數據可得出的結論是 。

（實驗器材使用正確，量程選用合理）

某同學利用圖a所示的電路研究“外電路電阻變化與外電路消耗功率的關系”。電壓表與電流表可視為理想電表。當滑動變阻器的阻值改變時，電壓表與電流表示數也會隨之改變。

（1）某同學在實驗中測出了6組數據，如下表所示，請?jiān)趫Db中的坐標紙上畫出電壓隨電流變化的U－I圖線。

（2）根據實驗得到的U－I圖像，可知滑動變阻器在電路中消耗的最大功率是________W。此時變阻器的電阻為________Ω。

（3）現有兩個小燈泡L₁、L₂，它們分別標有“4V、3W”、“3V、3W”的字樣，兩個電阻箱，一個電鍵，與圖a中相同的電源多個（只能串聯使用，已知：串聯電源的電動勢是每個電源電動勢之和，串聯電源的內電阻是每個電源內電阻之和）。請?jiān)O(shè)計一個電路，使兩燈泡同時正常工作，且電路總功率最小，請?jiān)诜娇騼?nèi)畫出電路圖，并在圖中標出兩電阻箱應取的阻值。

某同學利用圖a所示的電路研究“外電路電阻變化與外電路消耗功率的關系”。電壓表與電流表可視為理想電表。當滑動變阻器的阻值改變時，電壓表與電流表示數也會隨之改變。

（1）某同學在實驗中測出了6組數據，如下表所示，請?jiān)趫Db中的坐標紙上畫出電壓隨電流變化的U－I圖線。

某同學利用圖a所示的電路研究“外電路電阻變化與外電路消耗功率的關系”。電壓表與電流表可視為理想電表。當滑動變阻器的阻值改變時，電壓表與電流表示數也會隨之改變。

（1）某同學在實驗中測出了6組數據，如下表所示，請?jiān)趫Db中的坐標紙上畫出電壓隨電流變化的U－I圖線。

（2）根據實驗得到的U－I圖像，可知滑動變阻器在電路中消耗的最大功率是________W。此時變阻器的電阻為________Ω。

（3）現有兩個小燈泡L₁、L₂，它們分別標有“4V、3W”、“3V、3W”的字樣，兩個電阻箱，一個電鍵，與圖a中相同的電源多個（只能串聯使用，已知：串聯電源的電動勢是每個電源電動勢之和，串聯電源的內電阻是每個電源內電阻之和）。請?jiān)O(shè)計一個電路，使兩燈泡同時正常工作，且電路總功率最小，請?jiān)诜娇騼?nèi)畫出電路圖，并在圖中標出兩電阻箱應取的阻值。

某同學用如圖甲所示的裝置研究電流通過導體產生的熱量與導體電阻大小的關系，圖中兩個燒瓶內盛有質量和溫度均相等的煤油，溫度計顯示煤油的溫度，兩瓶煤油中均浸泡著一段金屬絲，燒瓶A中的金屬絲較粗較短，電阻比較小，燒瓶B中的金屬絲較長較細，電阻比較大．實驗時，該同學想把兩段金屬絲串聯接入電路．
（1）請用筆畫線代替導線，幫他完成電路；
（2）這樣連接的目的是________；
（3）實驗過程中可以觀察到A瓶中溫度計的示數小于B瓶中溫度計的示數，說明：________．
（4）為了進一步探究電流產生的熱量在電阻、通電時間相同的情況下，與電流的關系，請你利用乙圖所給器材設計實驗來實現這一目的．要求：用筆畫線按你的設想將乙圖中所需的器材連接成實驗電路；并說明你這樣設計實驗的理由．
