某電熱水器的簡化電路如圖所示，A為自動溫控開關，當水的溫度達到設定溫度時自動斷開電路；低于設定溫度時，自動接通電路。S是熱水器的功率選擇開關，可選擇高低兩種加熱功率，R₁、R₂都是發熱電阻器。主要的技術指標如下表．[水的比熱容為4.2×10³J/（kg·℃） ]，求：

額定電壓（V）	220	發熱電阻器類型	電熱管
輸入功率一檔（W）	2200	輸入功率二檔（W）	1600
溫度范圍（℃）	20—78	容積（L）	20

（1）該電熱器加滿一箱水時，水的質量；

（2）把一箱水升高30℃時，水吸收的熱量；

（3）當S撥至1時，電路中的電流；

（4）R₂的阻值。



某電熱水器的簡化電路如圖所示，A為自動溫控開關，當水的溫度達到設定溫度時自動斷開電路；低于設定溫度時，自動接通電路。S是熱水器的功率選擇開關，可選擇高低兩種加熱功率，R₁、R₂都是發熱電阻器。主要的技術指標如下表．[水的比熱容為4.2×10³J/（kg·℃） ]，求：

額定電壓（V）	220	發熱電阻器類型	電熱管
輸入功率一檔（W）	2200	輸入功率二檔（W）	1600
溫度范圍（℃）	20—78	容積（L）	20

（1）該電熱器加滿一箱水時，水的質量；
（2）把一箱水升高30℃時，水吸收的熱量；
（3）當S撥至1時，電路中的電流；
（4）R₂的阻值。

某電熱水器的簡化電路如圖所示，A為自動溫控開關，當水的溫度達到設定溫度時自動斷開電路；低于設定溫度時，自動接通電路．S是熱水器的功率選擇開關，可選擇高低兩種加熱功率，R₁、R₂都是發熱電阻器．主要的技術指標如表．[水的比熱容為4.2×10³J/（kg?℃）]，求：

額定電壓（V）	220	發熱電阻器類型	電熱管
輸入功率一檔（W）	2200	輸入功率二檔（W）	1600
溫度范圍（℃）	20-78	容積（L）	20

（1）該電熱器加滿一箱水時，水的質量；
（2）把一箱水升高30℃時，水吸收的熱量；
（3）當S撥至1時，電路中的電流；
（4）R₂的阻值．

某電熱水器的簡化電路如圖所示，A為自動溫控開關，當水的溫度達到設定溫度時自動斷開電路；低于設定溫度時，自動接通電路．S是熱水器的功率選擇開關，可選擇高低兩種加熱功率，R₁、R₂都是發熱電阻器．主要的技術指標如表．[水的比熱容為4.2×10³J/]，求：

額定電壓（V）	220	發熱電阻器類型	電熱管
輸入功率一檔（W）	2200	輸入功率二檔（W）	1600
溫度范圍（℃）	20-78	容積（L）	20

（1）該電熱器加滿一箱水時，水的質量；
（2）把一箱水升高30℃時，水吸收的熱量；
（3）當S撥至1時，電路中的電流；
（4）R₂的阻值．

某家用電熱水器的工作原理如圖所示（已知兩電阻絲的阻值相等，電源電壓保持不變），它有高溫、中溫、低溫三個檔位。當開關S1接b，S2斷開時，它是處于_________檔，此時電路功率為P1，；當開關S1接a，S2閉合時，它是處于_________檔，此時電路功率為P2，則P1：P2=_________。

某家用電熱水器的工作原理如上圖所示（已知兩電阻絲的阻值相等，電源電壓保持不變），它有高溫、中溫、低溫三個檔位。當開關S1接b，S2斷開時，它是處于_____檔，此時電路功率為P1，；當開關S1接a，S2閉合此時電路功率為P2，則P1：P2=_________。

1．某家用電熱水器的工作原理如上圖所示（已知兩電阻絲的阻值相等，電源電壓保持不變），它有高溫、中溫、低溫三個檔位．當開關S₁接b，S₂斷開時，它是處于低溫檔，此時電路功率為P₁，；當開關S₁接a，S₂閉合此時電路功率為P₂，則P₁：P₂=1：4．

某FCD-JT50型家用貯水式電熱水器可以在800W、1200W、2000W三檔功率之間選擇，上下雙加熱棒分層按需加熱，節省電能．其簡化電路如圖所示．（R₁＜R₂）
（1）當自動控制裝置閉合______斷開______（填寫“S₁”、“S₂”或“S₃”）開關熱水器工作在800W檔；試求出其工作在額定功率800W時，通過熱水器的額定電流；
（2）工作在額定功率2000W時，等效總電阻為多大？若75%的電能轉化為水的內能，把25℃的一罐水加熱到75℃，需消耗電能為多少kW?h？

額定電壓：	220V
功率：	800W/1200W/2000W
容量：	50L
額定壓力：	0.75MPa
加熱水溫：	35℃～75℃

某FCD-JT50型家用貯水式電熱水器可以在800W、1200W、2000W三檔功率之間選擇，上下雙加熱棒分層按需加熱，節省電能．其簡化電路如圖所示．（R₁＜R₂）
（1）當自動控制裝置閉合______斷開______（填寫“S₁”、“S₂”或“S₃”）開關熱水器工作在800W檔；試求出其工作在額定功率800W時，通過熱水器的額定電流；
（2）工作在額定功率2000W時，等效總電阻為多大？若75%的電能轉化為水的內能，把25℃的一罐水加熱到75℃，需消耗電能為多少kW?h？

額定電壓：	220V
功率：	800W/1200W/2000W
容量：	50L
額定壓力：	0.75MPa
加熱水溫：	35℃～75℃

9．小芳老師家有款電熱水器，說明書上有工作原理示意圖（如圖甲），該熱水器有“加熱”和“保溫”兩檔，試求：

（1）當處于“加熱”檔工作時，雙擲開關S應置于a（選填“a”、“b”或“中間”）
（2）該電路處于加熱檔時，總功率為1100W，AB指示燈電阻很小可忽略不計，R₂=99R₁，且R₁和R₂的阻值不隨溫度的變化，求電路處于保溫檔時，電路的總功率．
（3）某次實際工作時，該電熱水器在加熱狀態下的總功率只有1050W，小芳老師關閉家中其他電器，單獨讓電熱水器接在電能表上，發現2min電能表轉盤轉了42轉，則電能表上模糊不清的這個參數應該是多少r/kW•h？

6．如圖所示是某同學設計電熱水器的電路原理圖．燒水時，按下溫控開關S和a、b接觸，紅色指示燈亮，加熱檔工作，電熱水器的功率是880W；當水溫升到設定溫度t₁時，溫控開關接觸點斷開，電熱水器停止加熱；當水溫下降到設定溫度t₂時，S自動上升與接觸點c接通，黃色指示燈亮，保溫檔工作，電熱水器的功率是220W．當水溫上升到設定溫度t₁時，溫控開關觸點斷開，電熱管停止加熱．如此不斷往復使水溫保持在設定的溫度范圍內．（指示燈電阻很小，計算時可忽略不計）
（1）該熱水器水箱中裝有2kg、30℃的冷水，若把這些冷水加熱到90℃需吸收多少熱量？
（2）求R₁的大?。?br />（3）若該電熱水器通電20min（加熱檔工作時間5min，暫停檔10min，保溫檔工作時間5min），則電熱水器在這20min內共消耗的電能是多少？

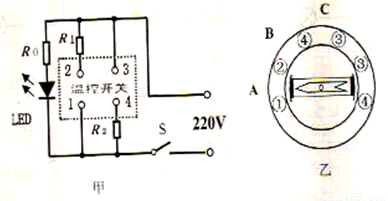

如圖甲是某同學設計的多檔位電熱水器工作電路圖，電源電壓為220V，LED是額定電流為10mA的發光二極管，用于指示電路的通斷，當R₀的阻值為21900Ω時，LED燈正常發光；R₁和R₂是兩根阻值均為110Ω的電阻絲，溫控開關是內有絕緣圓盤的旋轉開關，外形如圖乙所示，在圓盤的邊緣依次有6個金屬觸點（在圖乙用“O”表示，“O”中標有1、2、3、4編號，編號相同的觸點用導線連接）．可以繞中心軸轉動的開關旋鈕兩端各有一個金屬滑片，轉動開關旋轉可以將相鄰的觸點接通，例如，圖乙中，旋轉上的箭頭指向圖中位置A，此時，金屬滑片將1、2兩觸點接通，同時另一端已將3、4兩觸點接通．當旋鈕上的箭頭指向A、B、C不同位置時，可以試驗高、中、低三檔加熱熱功率．

（1）試分析電路中R₀的作用．
（2）當旋轉開關轉到________（填“A”、“B”、“C”）位置時，為低溫檔；此時電熱水器加熱功率為多少？
（3）LED指示燈正常工作1小時消耗的電能是多少？

如圖甲是某同學設計的多檔位電熱水器工作電路圖，電源電壓為220V，LED是額定電流為10mA的發光二極管，用于指示電路的通斷，當R的阻值為21900Ω時，LED燈正常發光；R₁和R₂是兩根阻值均為110Ω的電阻絲，溫控開關是內有絕緣圓盤的旋轉開關，外形如圖乙所示，在圓盤的邊緣依次有6個金屬觸點（在圖乙用“O”表示，“O”中標有1、2、3、4編號，編號相同的觸點用導線連接）．可以繞中心軸轉動的開關旋鈕兩端各有一個金屬滑片，轉動開關旋轉可以將相鄰的觸點接通，例如，圖乙中，旋轉上的箭頭指向圖中位置A，此時，金屬滑片將1、2兩觸點接通，同時另一端已將3、4兩觸點接通．當旋鈕上的箭頭指向A、B、C不同位置時，可以試驗高、中、低三檔加熱熱功率．

（1）試分析電路中R的作用．
（2）當旋轉開關轉到______（填“A”、“B”、“C”）位置時，為低溫檔；此時電熱水器加熱功率為多少？
（3）LED指示燈正常工作1小時消耗的電能是多少？
