科目：czwl 來源： 題型：解答題

18．如圖所示是一種常見的電熱水袋，圖乙是它的結構示意圖，其性能指標如表所示．請完成下列各題：

額定電壓	額定加熱功率	指示燈功率	袋內充水	自動斷電溫度
200V	500W	≤0.2W	1L	65℃

（1）請你計算電熱水袋中充水的質量．
（2）給它通電，當達到斷電溫度時，水共吸收了2.1×10⁵J的熱量，袋內水的初溫是多少？[Q=cm（t-t₀）其中c=4.2×10³J/（kg•℃）t為末溫t₀為初溫]
（3）電熱水袋此次在額定電壓下通電10分鐘指示燈熄滅，則電熱水袋的發熱效率是多少？

科目：czwl 來源： 題型：計算題

10．如圖所示是一種常見的電熱水袋，其性能指標如表所示，請完成下列各題：
[ρ_水=1.0×10³kg/m³，c_水=4.2×10³J/（kg•℃）]

額定電壓	額定加熱功率	指示燈功率	袋內充水	自動斷電溫度
220V	500W	≤0.2W	1L	65℃

（1）給它通電，當達到斷電溫度時，水共吸收了2.1×10⁵J的熱量，袋內水的初溫是多少？
（2）電熱水袋此次在額定電壓下通電10分鐘指示燈熄滅（自動斷電），則電熱水袋的發熱效率是多少？

科目：czwl 來源： 題型：計算題

11．如圖所示是一種常見的電熱水袋，其性能指標如表所示．請完成下列各題：（ρ_水=1.0×10³kg/m³，c_水=4.2×10³J/（kg•℃）

額定電壓	額定加熱功率	指示燈功率	袋內充水	自動斷電溫度
200V	500W	≤0.2W	1L	65℃

（1）給它通電，當達到斷電溫度時，水共吸收了2.1×10⁵J的熱量，袋內水的初溫是多少？
（2）電熱水袋此次在額定電壓下通電10min指示燈熄滅，則電熱水袋的發熱效率是多少？

科目：czwl 來源：2013-2014學年山東省濟南市槐蔭區九年級中考二模物理試卷（解析版） 題型：計算題

科目：czwl 來源：不詳 題型：計算題

（8分）如圖所示是一種常見的電熱水袋內部結構示意圖，其性能指標如表所示。電熱水袋正常工作時，

請通過計算回答：
（1）通過發熱體R的電流。      （2）發熱體R的阻值。
（3）通電1 0min，發熱體R消耗的電能。
（4）請通過分析或計算比較紅色指示燈L與發熱體R的電阻大小關系，并簡要說明理由。

科目：czwl 來源： 題型：

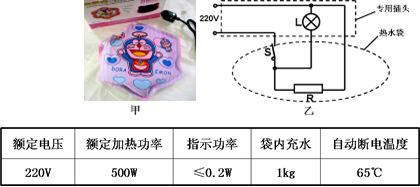

如圖甲所示是一種常見的電熱水袋，圖乙是它的結構示意圖，其性能指標如下表所示．
（1）由題意可知，紅色指示燈L的電阻比發熱體R的電阻要

大

大

（選填“大”或“小”）得多；
（2）為了使用電熱水袋更加安全，有的電熱水袋里使用雙重溫控開關保護，也就是把兩個溫控開關

串聯

串聯

（選填“串聯”或“并聯”）起來使用；
（3）當熱水袋原來的溫度是15℃時，在額定電壓下加熱10min指示燈就熄滅了，則此過程中水吸收的熱量是多少？
（4）電熱水袋的發熱效率為多少？[c_水=4.2×10³J/（kg?℃）]

額定電壓	額定加熱功率	指示功率	袋內充水	自動斷電溫度
220V	500W	≤0.2W	1Kg	65℃

科目：czwl 來源： 題型：

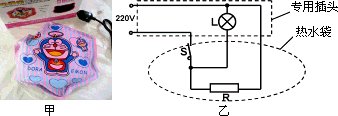

如圖甲所示是一種常見的電熱水袋，圖乙是它的結構示意圖，其功率指標如表所示．
（1）由題意可知，紅色指示燈L的電阻比發熱體R的電阻要

大

大

（選填“大”或“小”）得多；（2）為了使用電熱水袋更加安全，有的電熱水袋里使用雙重溫控開關保護，也就是把兩個溫控開關

串

串

（選填“串聯”或“并聯”）起來使用．

額定加熱功率	指示功率
500W	≤0.2W

科目：czwl 來源： 題型：

如圖甲所示是一種常見的電熱水袋，圖乙是它的結構示意圖，其性能指標如下表所示．
（1）由表格可知，發熱體R的電阻要比紅色指示燈L的電阻

小

小

（選“大”或“小”）得多；
（2）為了使用電熱水袋更加安全，有的電熱水袋里使用雙重溫控開關保護，也就是把兩個溫控開關

串聯

串聯

（選填“串聯”或“并聯”）起來使用；
（3）當熱水袋原來的溫度是15℃時，在額定電壓下加熱8min指示燈就熄滅了，則此過程中水吸收的熱量是

2.1×10⁵

2.1×10⁵

J，電熱水袋的發熱效率為

87.5

87.5

%．

額定電壓	220V	袋內裝水	1L
額定熱功率	500W	自動斷電溫度	65℃
指示功率	≤0.2W

科目：czwl 來源：江蘇省常州市部分學校2011屆中考模擬聯考物理試題 題型：022

如圖甲所示是一種常見的電熱水袋，圖乙是它的結構示意圖，，指示燈功率很小可忽略不計，其性能指標如下表所示．

(1)由題意可知，紅色指示燈L的電阻比發熱體R的電阻要________(選填“大”或“小”)得多；

(2)為了使用電熱水袋更加安全，有的電熱水袋里使用雙重溫控開關保護，也就是把兩個溫控開關________(選填“串聯”或“并聯”)起來使用；

(3)當熱水袋原來的溫度是15℃時，在額定電壓下加熱10 min指示燈就熄滅了，則此過程中水吸收的熱量是________J，電熱水袋的發熱效率為________．[c_水＝4.2×10³ J/(kg·℃)]

科目：czwl 來源：山東省寧津縣2012年初中畢業生學業水平模擬考試物理試題 題型：038

如圖(甲)所示是一種常見的電熱水袋，圖(乙)是它的結構示意圖，其性能指標如下表所示．

(1)由題意可知，紅色指示燈L的電阻比發熱體R的電阻要________(選填“大”或“小”)；

(2)為了使用電熱水袋更加安全，有的電熱水袋里使用雙重溫控開關保護，也就是把兩個溫控開關________(選填“串聯”或“并聯”)起來使用；

(3)當熱水袋原來的溫度是15℃時，在額定電壓下加熱10 min指示燈就熄滅了，則此過程中水吸收的熱量是多少焦耳？電熱水袋的發熱效率為多少？[c_水＝4.2×10³ J/(kg·℃)]

科目：czwl 來源：廣東省汕頭市潮南區2012屆九年級中考模擬考試物理試題 題型：048

如圖甲所示是一種常見的電熱水袋，圖乙是它的結構示意圖，其性能指標如下表所示．

(1)由題意可知，紅色指示燈L的電阻比發熱體R的電阻要________(選填“大”或“小”)得多；

(2)為了使用電熱水袋更加安全，有的電熱水袋里使用雙重溫控開關保護，也就是把兩個溫控開關________(選填“串聯”或“并聯”)起來使用；

(3)當熱水袋原來的溫度是15℃時，在額定電壓下加熱10 min指示燈就熄滅了，則此過程中水吸收的熱量是多少？電熱水袋的發熱效率為多少？[c_水＝4.2×10³J/(kg·℃)]

科目：czwl 來源： 題型：

科目：czwl 來源： 題型：

科目：czwl 來源： 題型：

如圖甲所示是一種常見的電熱水袋，圖乙是它的結構示意圖，其性能指標如下表所示。

(1)由題意可知，紅色指示燈L的電阻比發熱體R的電阻要______（選填“大”或“小”）得多；（2分）
(2)為了使用電熱水袋更加安全，有的電熱水袋里使用雙重溫控開關保護，也就是把兩個溫控開關__________（選填“串聯”或“并聯”）起來使用；（2分）
(3)當熱水袋原來的溫度是15℃時，在額定電壓下加熱10min指示燈就熄滅了，則此過程中水吸收的熱量是多少？電熱水袋的發熱效率為多少？[c_水=4.2×10³J/（kg·℃）]
（5分）
