利用如圖甲所示的電路測定電源的電動勢和內電阻，提供的器材為：

A.干電池兩節，每節電池的電動勢約為1.5V，內阻未知

B.直流電壓表V1、V2，內阻很大

C.直流電流表A，內阻忽略不計

D.定值電阻R，阻值不小于5Ω

E.滑動變阻器

F.導線和開關

（1）某一組同學利用該電路完成實驗時，由于某根導線發生斷路故障，因此只記錄了一個電壓表和電流表的示數。利用多次測量獲得的數據作出如圖乙所示的U-I圖。該同學測得兩節干電池總電動勢為______V，總內阻為______Ω。

（2）另一組同學連接好電路后，由于電流表發生短路故障，因此只記下兩個電壓表的示數。測得多組數據后，他們以表V1的示數U1為橫坐標、表V2的示數U2為縱坐標作圖像，也得到一條不過原點的直線，如圖丙所示。則兩節干電池總電動勢大小為________V，兩節干電池總內阻________（選填“可以”或“不可以”）求出。

如果該組同學希望通過利用圖像縱坐標上的截距直接得到電源的總電動勢，若取U1為縱坐標，應該選用________作為橫坐標作圖（請寫出推導過程）。

__________________________________________________________________________。

（1）下圖為同一個打點計時器打出的四條長度相同的紙帶，則下面判斷正確的是______（填選項前的字母）

A．甲紙帶加速度最大            B．乙紙帶加速度最大
C．丁紙帶平均速度最小          D．丙紙帶平均速度最大
（2）利用如圖甲所示的電路測定電源的電動勢和內電阻，提供的器材為：
（A）干電池兩節，每節電池的電動勢約為1.5V，內阻未知
（B）直流電壓表V₁、V₂，內阻很大
（C）直流電流表A，內阻可忽略不計
（D）定值電阻R，阻值未知，但不小于5Ω
（E）滑動變阻器
（F）導線和開關
①甲同學利用該電路完成實驗時，由于某根導線發生斷路故障，因此只記錄了一個電壓表和電流表的示數，如下表所示：

U/V	2.62	2.48	2.34	2.20	2.06	1.92
I/A	0.08	0.12	0.19	0.20	0.24	0.28

試?yán)帽砀裰械臄?shù)據作出U-I圖，由圖象可知，該同學測得兩節干電池總的電動勢值為______V，內阻為______Ω （均保留2位有效數字）．由計算得到的數據可以判斷能夠正確示數的電壓表應為表______（選填“V₁”或“V₂”）

②乙同學在找出斷路的導線并調換好的導線后，連接好原電路繼續實驗，實驗時用U₁、U₂、I分別表示電表V₁、V₂、A的讀數，并將滑動變阻器的滑片移動到不同位置，記錄了U₁、U₂、I的一系列值．他在同一坐標紙上分別作出U₁-I、U₂-I圖線，則所做的直線斜率較大的圖線是______（填U₁-I或U₂-I）．定值電阻R的計算表達式是R=______（用測得的物理量表示）．

（18分）（1）（6分）下圖為同一個打點計時器打出的四條長度相同的紙帶，則下面判斷正確的是 ____________(填選項前的字母)

A．甲紙帶加速度最大           B．乙紙帶加速度最大

C．丁紙帶平均速度最小         D．丙紙帶平均速度最大

（2）（12分）利用如圖甲所示的電路測定電源的電動勢和內電阻，提供的器材為:

（A）干電池兩節，每節電池的電動勢約為1.5V，內阻未知

（B）直流電壓表V₁、V₂，內阻很大

（C）直流電流表A，內阻可忽略不計

（D）定值電阻R₀，阻值未知，但不小于5W

（E）滑動變阻器

（F）導線和開關

①甲同學利用該電路完成實驗時，由于某根導線發生斷路故障，因此只記錄了一個電壓表和電流表的示數，如下表所示：

U/V	2.62	2.48	2.34	2.20	2.06	1.92
I/A	0.08	0.12	0.19	0.20	0.24	0.28

試?yán)帽砀裰械臄?shù)據作出U-I圖，由圖像可知，該同學測得兩節干電池總的電動勢值為__________V，內阻為__________W （均保留2位有效數字）。由計算得到的數據可以判斷能夠正確示數的電壓表應為表__________（選填“V₁”或“V₂”）

②乙同學在找出斷路的導線并調換好的導線后，連接好原電路繼續實驗，實驗時用U₁、U₂、I分別表示電表V₁、V₂、A的讀數，并將滑動變阻器的滑片移動到不同位置，記錄了U₁、U₂、I的一系列值。他在同一坐標紙上分別作出U₁-I、U₂-I圖線，則所做的直線斜率較大的圖線是 ________________（填U₁-I或U₂-I）。定值電阻R₀的計算表達式是R₀=________________（用測得的物理量表示）。



（18分）（1）（6分）下圖為同一個打點計時器打出的四條長度相同的紙帶，則下面判斷正確的是 ____________(填選項前的字母)

A．甲紙帶加速度最大            B．乙紙帶加速度最大
C．丁紙帶平均速度最小          D．丙紙帶平均速度最大
（2）（12分）利用如圖甲所示的電路測定電源的電動勢和內電阻，提供的器材為:
（A）干電池兩節，每節電池的電動勢約為1.5V，內阻未知
（B）直流電壓表V₁、V₂，內阻很大
（C）直流電流表A，內阻可忽略不計
（D）定值電阻R₀，阻值未知，但不小于5W
（E）滑動變阻器
（F）導線和開關
①甲同學利用該電路完成實驗時，由于某根導線發生斷路故障，因此只記錄了一個電壓表和電流表的示數，如下表所示：

試?yán)帽砀裰械臄?shù)據作出U-I圖，由圖像可知，該同學測得兩節干電池總的電動勢值為__________V，內阻為__________W（均保留2位有效數字）。由計算得到的數據可以判斷能夠正確示數的電壓表應為表__________（選填“V₁”或“V₂”）


②乙同學在找出斷路的導線并調換好的導線后，連接好原電路繼續實驗，實驗時用U₁、U₂、I分別表示電表V₁、V₂、A的讀數，并將滑動變阻器的滑片移動到不同位置，記錄了U₁、U₂、I的一系列值。他在同一坐標紙上分別作出U₁-I、U₂-I圖線，則所做的直線斜率較大的圖線是 ________________（填U₁-I或U₂-I）。定值電阻R₀的計算表達式是R₀=________________（用測得的物理量表示）。

（18分）（1）（6分）下圖為同一個打點計時器打出的四條長度相同的紙帶，則下面判斷正確的是 ____________(填選項前的字母)

A．甲紙帶加速度最大            B．乙紙帶加速度最大

C．丁紙帶平均速度最小          D．丙紙帶平均速度最大

（2）（12分）利用如圖甲所示的電路測定電源的電動勢和內電阻，提供的器材為:

（A）干電池兩節，每節電池的電動勢約為1.5V，內阻未知

（B）直流電壓表V₁、V₂，內阻很大

（C）直流電流表A，內阻可忽略不計

（D）定值電阻R₀，阻值未知，但不小于5W

（E）滑動變阻器

（F）導線和開關

①甲同學利用該電路完成實驗時，由于某根導線發生斷路故障，因此只記錄了一個電壓表和電流表的示數，如下表所示：

U/V	2.62	2.48	2.34	2.20	2.06	1.92
I/A	0.08	0.12	0.19	0.20	0.24	0.28

試?yán)帽砀裰械臄?shù)據作出U-I圖，由圖像可知，該同學測得兩節干電池總的電動勢值為__________V，內阻為__________W （均保留2位有效數字）。由計算得到的數據可以判斷能夠正確示數的電壓表應為表__________（選填“V₁”或“V₂”）

②乙同學在找出斷路的導線并調換好的導線后，連接好原電路繼續實驗，實驗時用U₁、U₂、I分別表示電表V₁、V₂、A的讀數，并將滑動變阻器的滑片移動到不同位置，記錄了U₁、U₂、I的一系列值。他在同一坐標紙上分別作出U₁-I、U₂-I圖線，則所做的直線斜率較大的圖線是 ________________（填U₁-I或U₂-I）。定值電阻R₀的計算表達式是R₀=________________（用測得的物理量表示）。



某研究性學習小組利用如圖所示電路測量電池組的電動勢E和內阻r。根據實驗數據繪出如圖所示的R―1/I圖線，其中R為電阻箱的讀數，I為電流表讀數，由此可以得到E＝____V，r＝____Ω。由于電流表內阻的影響，用這種方法測得的電動勢E______電源的真實電動勢E₀；測得的內電阻r________電源的真實內電阻r₀。（選填“大于”、“小于”或“等于”）

在“測定電源的電動勢和內阻”的實驗中，有以下器材：
A．待測干電池組E（電動勢約為4.5V，內阻r約2Ω）
B．電壓表（量程3V、內阻很大）C．電流表（量程0.5A、內阻很?。?br />D．滑動變阻器（0～20Ω）E．電阻箱R₀（0~999.9Ω，用作定值電阻）
F．電鍵、導線若干
①若實驗中調節滑動變阻器電壓表示數變化不明顯采用給電源       （“串聯”或“并聯）一個電阻箱，如圖9甲中電阻箱面板顯示其阻值R₀=_______Ω。
②圖中乙為用以上器材連接的不完整的電路，為完成實驗，請?jiān)谝覉D中補畫出一根導線構成完整實驗電路。
③利用實驗測得的多組電壓表示數和對應的電流表示數，繪出了如圖9丙所示的U-I關系圖線，若圖線在U軸的截距為U₀，在I軸的截距為I₀，則可以求得電池組電動勢E=__________，內阻r=______ _。（用給定的物理量符號表示）。

在“測定電源的電動勢和內阻”的實驗中，有以下器材：

A．待測干電池組E（電動勢約為4.5V，內阻r約2Ω）

B．電壓表（量程3V、內阻很大）C．電流表（量程0.5A、內阻很小）

D．滑動變阻器（0～20Ω）E．電阻箱R0（0~999.9Ω，用作定值電阻）

F．電鍵、導線若干

①若實驗中調節滑動變阻器電壓表示數變化不明顯采用給電源 （“串聯”或“并聯）一個電阻箱，如圖9甲中電阻箱面板顯示其阻值R0=_______Ω。

②圖中乙為用以上器材連接的不完整的電路，為完成實驗，請?jiān)谝覉D中補畫出一根導線構成完整實驗電路。

③利用實驗測得的多組電壓表示數和對應的電流表示數，繪出了如圖9丙所示的U-I關系圖線，若圖線在U軸的截距為U0，在I軸的截距為I0，則可以求得電池組電動勢E=__________，內阻r=______ _。（用給定的物理量符號表示）。





在“測定電源的電動勢和內阻”的實驗中，有以下器材：

A．待測干電池組E（電動勢約為4.5V，內阻r約2Ω）

B．電壓表（量程3V、內阻很大）

C．電流表（量程0.5A、內阻很?。?/p>

D．滑動變阻器（0～20Ω）

E．電阻箱R₀（0~999.9Ω，用作定值電阻）

F．電鍵、導線若干

（1）圖7甲中，電阻箱面板顯示其阻值R₀=____________Ω。

（2）圖7乙為用以上器材連接的不完整的電路，為完成實驗，請?jiān)谝覉D中補畫出一根導線構成完整實驗電路。

（3）利用實驗測得的多組電壓表示數和對應的電流表示數，繪出了如圖7丙所示的U-I關系圖線，若圖線在U軸的截距為U₀，在I軸的截距為I₀，則可以求得電池組電動勢E=__________，內阻r=_____________。（用給定的物理量符號表示）。

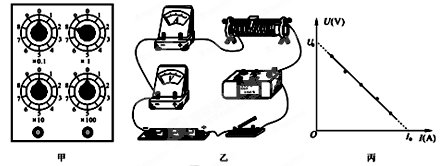

在“測定電源的電動勢和內阻”的實驗中，有以下器材：
A．待測干電池組E（電動勢約為4.5V，內阻r約2Ω）
B．電壓表（量程3V、內阻很大）
C．電流表（量程0.5A、內阻很小）
D．滑動變阻器（0～20Ω）
E．電阻箱R（0～999.9Ω，用作定值電阻）
F．電鍵、導線若干

（1）圖甲中，電阻箱面板顯示其阻值R=______Ω．
（2）圖乙為用以上器材連接的不完整的電路，為完成實驗，請?jiān)谝覉D中補畫出一根導線構成完整實驗電路．
（3）利用實驗測得的多組電壓表示數和對應的電流表示數，繪出了如圖丙所示的U-I關系圖線，若圖線在U軸的截距為U，在I軸的截距為I，則可以求得電池組電動勢E=______，內阻r=______．（用給定的物理量符號表示）．

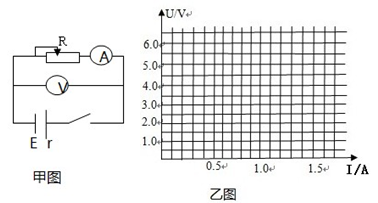

某同學利用甲圖所示電路測量一電源的電動勢E和內阻r，該同學測得數據如下表。完成以下各小題

序號	1	2	3	4	5
U／v	5.20	4.50	3.70	2.85	1.50
I／A	0.25	0.40	0.6	0.87	1.20

（1）請根據表中數據在乙圖中作出U—I圖線
（2）根據所作圖像可求出該電源電動勢E=         V; r=         Ω。

某同學利用甲圖所示電路測量一電源的電動勢E和內阻r，該同學測得數據如下表。完成以下各小題

序號	1	2	3	4	5
U／v	5.20	4.50	3.70	2.85	1.50
I／A	0.25	0.40	0.6	0.87	1.20

（1）請根據表中數據在乙圖中作出U—I圖線

（2）根據所作圖像可求出該電源電動勢E=         V; r=         Ω。



某同學利用電流表和電阻箱測量電池組的電動勢和內阻，實驗原理如圖10。

①實驗的主要步驟如下：

A．檢查并調節電流表指針指零，將開關K斷開，按照電路圖連線。

B．調節電阻箱R的阻值至         。

C．將開關K閉合，逐漸調節R使電流表指針有足夠的偏轉，記下此時      和       。

D．改變R的阻值測出幾組I隨R變化的數據，做出的圖線如圖3所示。

②由作出圖線（如圖11所示），由圖11可求得電動勢E＝      V，內阻r＝      Ω（取兩位有效數）。

③由于電流表不是理想電流表，所以測得電源內阻比實際值偏      （填“大”或“小”）

④為了防止電流表超過量程，在調節電阻箱的阻值時，應注意                                。

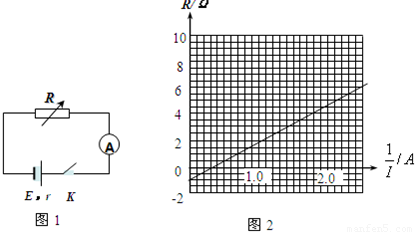

某同學利用電流表和電阻箱測量電池組的電動勢和內阻，實驗原理如圖1．

①實驗的主要步驟如下：
A．檢查并調節電流表指針指零，將開關K斷開，按照電路圖連線．
B．調節電阻箱R的阻值至______．
C．將開關K閉合，逐漸調節R使電流表指針有足夠的偏轉，記下此時______和______．
D．改變R的阻值測出幾組I隨R變化的數據，做出的圖線如圖2所示．
②由作出圖線（如圖2所示），由圖2可求得電動勢E=______V，內阻r=______Ω（取兩位有效數）．
③由于電流表不是理想電流表，所以測得電源內阻比實際值偏______（填“大”或“小”）
④為了防止電流表超過量程，在調節電阻箱的阻值時，應注意______．
