科目：高中物理 來源： 題型：

如圖所示，為用熱敏電阻R 和繼電器 L 等組成的一個簡單的恒溫控制電路，其中熱敏電阻的阻值會隨溫度的升高而減小．電源甲與繼電器、熱敏電阻等組成控制電路，電源乙與恒溫箱加熱器（圖中未畫出）相連接．則（　�。�

A．當溫度升高到某一數值，銜鐵 P 將會被吸合下

B．當溫度降低到某一數值，銜鐵 P 將會被吸合下

C．工作時，應該把恒溫箱內的加熱器接在A、B 端

D．工作時，應該把恒溫箱內的加熱器接在C、D 端

查看答案和解析>>

科目：高中物理 來源：不詳 題型：多選題

如圖所示，為用熱敏電阻R 和繼電器 L 等組成的一個簡單的恒溫控制電路，其中熱敏電阻的阻值會隨溫度的升高而減�。�電源甲與繼電器、熱敏電阻等組成控制電路，電源乙與恒溫箱加熱器（圖中未畫出）相連接．則（　�。�

A．當溫度升高到某一數值，銜鐵 P 將會被吸合下

B．當溫度降低到某一數值，銜鐵 P 將會被吸合下

C．工作時，應該把恒溫箱內的加熱器接在A、B 端

D．工作時，應該把恒溫箱內的加熱器接在C、D 端

查看答案和解析>>

科目：高中物理 來源：2006-2007學年江蘇省揚州市高三（上）期末物理試卷（解析版） 題型：選擇題

如圖所示，為用熱敏電阻R 和繼電器 L 等組成的一個簡單的恒溫控制電路，其中熱敏電阻的阻值會隨溫度的升高而減�。�電源甲與繼電器、熱敏電阻等組成控制電路，電源乙與恒溫箱加熱器（圖中未畫出）相連接．則（ ）
A．當溫度升高到某一數值，銜鐵 P 將會被吸合下
B．當溫度降低到某一數值，銜鐵 P 將會被吸合下
C．工作時，應該把恒溫箱內的加熱器接在A、B 端
D．工作時，應該把恒溫箱內的加熱器接在C、D 端

查看答案和解析>>

科目：高中物理 來源：2010-2011學年廣東省溪北中學高二（下）期中物理試卷（解析版） 題型：選擇題

如圖所示，為用熱敏電阻R 和繼電器 L 等組成的一個簡單的恒溫控制電路，其中熱敏電阻的阻值會隨溫度的升高而減�。�電源甲與繼電器、熱敏電阻等組成控制電路，電源乙與恒溫箱加熱器（圖中未畫出）相連接．則（ ）
A．當溫度升高到某一數值，銜鐵 P 將會被吸合下
B．當溫度降低到某一數值，銜鐵 P 將會被吸合下
C．工作時，應該把恒溫箱內的加熱器接在A、B 端
D．工作時，應該把恒溫箱內的加熱器接在C、D 端

查看答案和解析>>

科目：高中物理 來源： 題型：

如圖所示，為用熱敏電阻R和繼電器L等組成的一個簡單的恒溫控制電路，其中熱敏電阻的阻值會隨溫度的升高而減小。電源甲與繼電器、熱敏電阻等組成控制電路，電源乙與恒溫箱加熱器（圖中未畫出）相連接。則（        ）
（A）當溫度升高到某一數值，銜鐵P將會被吸合下
（B）當溫度降低到某一數值，銜鐵P將會被吸合下
（C）工作時，應該把恒溫箱內的加熱器接在A、B端
（D）工作時，應該把恒溫箱內的加熱器接在C、D端

查看答案和解析>>

科目：高中物理 來源：不詳 題型：實驗題

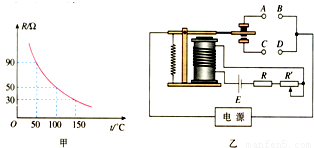

如圖所示，圖甲為熱敏電阻的R—t圖象，圖乙為用此熱敏電阻R和繼電器、滑動變阻器組成的一個簡單恒溫箱溫控電路，繼電器線圈的電阻為120 Ω.當線圈的電流大于或等于20 mA時，繼電器的銜鐵被吸合．為繼電器線圈供電的電池的電動勢E＝10.0 V，內阻可以不計．圖中的“電源”則是恒溫箱加熱器的電源．問：

（1）應該把恒溫箱內的加熱器接在__________（選填“A、B端”或“C、D端”）．
（2）如果要使恒溫箱內的溫度保持50℃，滑動變阻器R′的阻值應調節(jié)為________ Ω.

查看答案和解析>>

科目：高中物理 來源： 題型：單選題

查看答案和解析>>

科目：高中物理 來源： 題型：

如圖甲所示，為熱敏電阻的R-t圖象，圖乙為用此熱敏電阻R和繼電器組成的一個簡單恒溫箱溫控電路，繼電器的電阻為100Ω．當線圈的電流大于或等于20mA時，繼電器的銜鐵被吸合．為繼電器線圈供電的電池的電動勢E=9.0V，內阻可以不計．圖中的“電源”是恒溫箱加熱器的電源．則
（1）應該把恒溫箱內的加熱器接在

A、B

A、B

（填“A、B端”或“C、D端”）．
（2）如果要使恒溫箱內的溫度保持50℃，可變電阻R′的阻值應調節(jié)為

260

260

Ω．

查看答案和解析>>

科目：高中物理 來源：2012-2013學年內蒙古烏蘭察布市集寧一中高二（上）期末物理試卷（解析版） 題型：填空題

如圖甲所示，為熱敏電阻的R-t圖象，圖乙為用此熱敏電阻R和繼電器組成的一個簡單恒溫箱溫控電路，繼電器的電阻為100Ω．當線圈的電流大于或等于20mA時，繼電器的銜鐵被吸合．為繼電器線圈供電的電池的電動勢E=9.0V，內阻可以不計．圖中的“電源”是恒溫箱加熱器的電源．則
（1）應該把恒溫箱內的加熱器接在    （填“A、B端”或“C、D端”）．
（2）如果要使恒溫箱內的溫度保持50℃，可變電阻R′的阻值應調節(jié)為    Ω．

查看答案和解析>>

科目：高中物理 來源：不詳 題型：問答題

如圖甲所示，為熱敏電阻的R-t圖象，圖乙為用此熱敏電阻R和繼電器組成的一個簡單恒溫箱溫控電路，繼電器的電阻為100Ω．當線圈的電流大于或等于20mA時，繼電器的銜鐵被吸合．為繼電器線圈供電的電池的電動勢E=9.0V，內阻可以不計．圖中的“電源”是恒溫箱加熱器的電源．則
（1）應該把恒溫箱內的加熱器接在______（填“A、B端”或“C、D端”）．
（2）如果要使恒溫箱內的溫度保持50℃，可變電阻R′的阻值應調節(jié)為______Ω．

查看答案和解析>>
