如圖9－3－2甲所示為兩根平行放置的相距L＝0.5 m且足夠長的固定金屬直角導軌，一部分水平，另一部分豎直．質量均為m＝0.5 kg的金屬細桿ab、cd始終與導軌垂直且接觸良好形成閉合回路，水平導軌與ab桿之間的動摩擦因數為μ，豎直導軌光滑．a(chǎn)b與cd之間用一根足夠長的絕緣細線跨過定滑輪相連，每根桿的電阻均為R＝1 Ω，其他電阻不計． ．整個裝置處于豎直向上的勻強磁場中，現用一平行于水平導軌的恒定拉力F作用于ab桿，使之從靜止開始向右運動， ab桿最終將做勻速運動，且在運動過程中cd桿始終在豎直導軌上運動．當改變拉力F的大小時，ab桿相對應的勻速運動的速度v的大小也隨之改變，F(xiàn)與v的關系圖線如圖9－3－2乙所示．不計細線與滑輪之間的摩擦和空氣阻力，g取10 m/s².求：(1)桿與水平導軌之間的動摩擦因數μ和磁感應強度B各為多大？

(2)若ab桿在F＝9 N的恒力作用下從靜止開始向右運動8 m后達到勻速狀態，則在這一過程中整個回路產生的焦耳熱為多少？

如圖所示，長L＝1.2 m、質量M＝3 kg的木板靜止放在傾角為37°的光滑斜面上，質量m＝1 kg、帶電荷量q＝＋2.5×10^－4 C的物塊放在木板的上端，木板和物塊間的動摩擦因數μ＝0.1，所在空間加有一個方向垂直斜面向下、場強E＝4.0×10⁴ N/C的勻強電場．現對木板施加一平行于斜面向上的拉力F＝10.8 N.取g＝10 m/s²，斜面足夠長．

求：(1)物塊經多長時間離開木板？

(2)物塊離開木板時木板獲得的動能．

(3)物塊在木板上運動的過程中，由于摩擦而產生的內能．

如圖甲所示，在兩根水平放置的平行金屬導軌兩端各接一只R＝1 Ω的電阻，導軌間距L＝0.2 m，導軌的電阻忽略不計，整個裝置處于豎直向下的勻強磁場中，磁感應強度B＝0.8 T．一根電阻r＝0.3 Ω的導體棒ab置于導軌上，且始終與導軌良好接觸，若導體棒沿平行于導軌的方向在PQ和MN之間運動，其速度圖象如圖乙所示(正弦曲線)．求：

(1)導體棒產生的感應電動勢的瞬時值表達式．

(2)整個電路在1分鐘內產生的熱量．

在測定一節干電池的電動勢和內電阻的實驗中，備有下列器材：

  A．待測的干電池（電動勢E約為1.5 V，內電阻r小于1.0Ω)

  B．電流表A₁（0～3 mA，內阻R_g1=10Ω)

  C．電流表A₂(0～0.6 A，內阻R_g2=0.5Ω)

  D．滑動變阻器R₁(0～2.5Ω,1 A)

  E．滑動變阻器R₂(0～20Ω,l A)

  F．定值電阻R₀ (500Ω)

  G．開關和導線若干

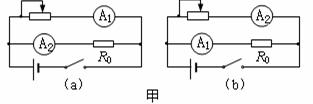

（1）某同學發現上述器材中雖然沒有電壓表，但給出了兩個電流表，于是他設計了如圖所示中甲的、 (b)兩個參考實驗電路，其中合理的是       圖所示的電路（填寫“a”或“b”）；在該電路中，為了操作方便且能準確地進行測量，滑動變阻器應選    (填寫器材前的字母代號）．

（2）該同學根據（1）中選出的合理的實驗電路利用測出的數據繪出I₁―I₂圖線（I₁為電流表A₁的示數，I₂為電流表A₂的示數），請在圖乙坐標系中作出I₁―I₂的定性圖線。則圖線斜率的絕對值等于              。（用題中所給的各物理量的符號表示）

（3）若將圖線的縱坐標改為              ，橫軸仍為I₂，則圖線與縱坐標軸的交點的物理含義即為電動勢的大小。

小明同學設計了一個實驗來探究自行車的初速度與其克服阻力作功的關系。實驗的主要步驟是：

①找一段平直的路面，并在路面上畫一道起點線；

②騎上自行車用較快速度駛過起點線，同時從車把手處自由釋放一團很容易辨別的橡皮泥；

③車駛過起點線后就不再蹬自行車腳蹬，讓車依靠慣性沿直線繼續前進；

④待車停下，記錄自行車停下時的位置；

⑤用卷尺量出起點線到橡皮泥落地點間的距離s、起點線到終點的距離L及車把手處離地高度h。

若自行車在行駛中所受的阻力為f并保持恒定。

（1）自行車經過起點線時的速度v=　　　　　；（用已知的物理量和所測量得到的物理量表示）

（2）自行車經過起點線后克服阻力做功W=　　　；（用已知的物理量和所測量得到的物理量表示）

（3）多次改變自行車經過起點時的初速度，重復上述實驗步驟 ② ~ ④，則每次只需測量上述物理量中的　　　和　　　，就能通過數據分析達到實驗?zāi)康?

如圖9-3-3所示，在坐標系xOy中，有邊長為a的正方形金屬線框abcd,其一條對角線ac和y軸重合、頂點a位于坐標原點O處.在y軸的右側的Ⅰ、Ⅳ象限內有一垂直紙面向里的勻強磁場，磁場的上邊界與線框的ab邊剛好完全重合，左邊界與y軸重合，右邊界與y軸平行，t=0時刻，線圈以恒定的速度v沿垂直于磁場上邊界的方向穿過磁場區域.取沿a→b→c→d→a的感應電流方向為正，則在線圈穿越磁場區域的過程中，感應電流i隨時間t變化的圖線是下圖中的

如圖9所示，光滑的“∏”形金屬導體框豎直放置，質量為m的金屬棒MN與框架接觸良好．磁感應強度分別為B₁、B₂的有界勻強磁場方向相反，但均垂直于框架平面，分別處在abcd和cdef區域．現從圖示位置由靜止釋放金屬棒MN，當金屬棒進入磁場B₁區域后，恰好做勻速運動．以下說法中正確的有(　　)

A．若B₂＝B₁，金屬棒進入B₂區域后將加速下滑

B．若B₂＝B₁，金屬棒進入B₂區域后仍將保持勻速下滑

C．若B₂<B₁，金屬棒進入B₂區域后可能先加速后勻速下滑

D．若B₂>B₁，金屬棒進入B₂區域后可能先減速后勻速下滑

如圖13所示，兩根水平放置的相互平行的金屬導軌ab、cd，表面光滑，處在豎直向上 的勻強磁場中，金屬棒PQ垂直于導軌放在上面，以速度v向右勻速運動，欲使棒PQ停下來，下面的措施可行的是(導軌足夠長，棒PQ有電阻)     (　　)

A．在棒PQ右側垂直于導軌再放上一根同樣的金屬棒

B．將導軌的a、c兩端用導線連接起來

C．將導軌的a、c兩端和b、d兩端分別用導線連接起來

D、在棒PQ棒右側垂直于導軌再放上一根質量和電阻均比棒PQ大的金屬棒

如圖所示．用一根長桿和兩個定滑輪的組合裝置用來提升重物，長桿的一端放在地上通過鉸鏈聯結形成轉軸，其端點恰好處于左側滑輪正下方點處，在桿的中點處拴一細繩，通過兩個滑輪后掛上重物．點與點距離為，現在桿的另一端用力．使其逆時針勻速轉動，由豎直位置以角速度轉至水平（轉過了90°角）．此過程中下述說法正確的是

A．重物作勻速直線運動    B．重物作勻變速直線運動

C．重物的最大速度是   D．重物的速度先減小后增大

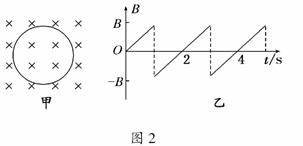

一環形線圈放在勻強磁場中，設第1 s內磁感線垂直線圈平面(即垂直于紙面)向里，如圖2甲所示．若磁感應強度B隨時間t變化的關系如圖2乙所示，那么第3 s內線圈中感應電流的大小與其各處所受安培力的方向是  (　　)

A．大小恒定，沿順時針方向與圓相切

B．大小恒定，沿著圓半徑指向圓心

C．逐漸增加，沿著圓半徑離開圓心

D．逐漸增加，沿逆時針方向與圓相切
