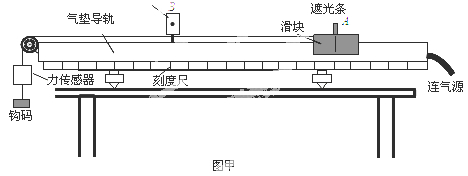

如圖甲所示是某同學測量加速度的實驗裝置。他在氣墊導軌上安裝了兩個光電門A、B，滑塊上固定一遮光條，靜止釋放滑塊沿傾斜氣墊導軌勻加速運動通過光電門A、B，由數字計時器讀出遮光條通過光電門A、B的遮光時間分別為△ta、△tb和遮光條從A到B時間t；

(1)該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d= m。

由所測物理量計算得到滑塊加速度大小a= （用△ta、△tb、t、d表示）

(2)在該實驗中選用的遮光條寬度很窄，其理由是：

8．如圖甲所示是某同學測量加速度的實驗裝置．他在氣墊導軌上安裝了兩個光電門A、B，滑塊上固定一遮光條，靜止釋放滑塊沿傾斜氣墊導軌勻加速運動通過光電門A、B，由數字計時器讀出遮光條通過光電門A、B的遮光時間分別為△t_a、△t_b和遮光條從A到B時間t；

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=2.25×10^-3m．由所測物理量計算得到滑塊加速度大小a=$\frac{d（△{t}_{a}-△{t}_）}{△{t}_{a}△{t}_t}$（用△t_a、△t_b、t、d表示）
（2）在該實驗中選用的遮光條寬度很窄，其理由是：位移越短，則平均速度可認為等于瞬時速度．

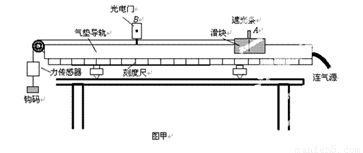

如圖所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門口，滑塊上固定一遮光條（寬度為d，d較?。?，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．

（1）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是______．
（2）下列不必要的一項實驗要求是______（請?zhí)顚戇x項前對應的字母）．
A．應使滑塊質量遠大于鉤碼和力傳感器的總質量
B．應使A位置與光電門間的距離適當大些
C．應將氣墊導軌調節水平
D．應使細線與氣墊導軌平行
（3）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出圖象．（選填“t²-F”、“”或“”）

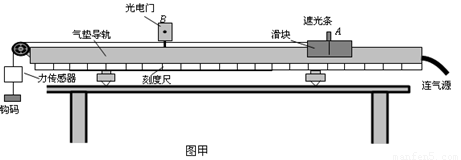

如圖甲所示是某同學探究加速度與力的關系的實驗裝置.他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放.

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=　　 mm.

（2）下列不必要的一項實驗要求是 　　　.（請?zhí)顚戇x項前對應的字母）

A．應使A位置與光電門間的距離適當大些

B．應將氣墊導軌調節水平

C．應使細線與氣墊導軌平行

D．應使滑塊質量遠大于鉤碼和力傳感器的總質量

（3）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出

　　 圖象.（選填“”、“”或“”）.

如圖甲所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．

①該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=      mm．

②實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是      ；

③下列不必要的一項實驗要求是      ．（請?zhí)顚戇x項前對應的字母）

A．應使滑塊質量遠大于鉤碼和力傳感器的總質量

B．應使A位置與光電門間的距離適當大些

C．應將氣墊導軌調節水平

D．應使細線與氣墊導軌平行



如圖甲所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．


①該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=     mm．
②實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是     ；
③下列不必要的一項實驗要求是     ．（請?zhí)顚戇x項前對應的字母）

A．應使滑塊質量遠大于鉤碼和力傳感器的總質量

B．應使A位置與光電門間的距離適當大些

C．應將氣墊導軌調節水平

D．應使細線與氣墊導軌平行

如圖甲所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=______mm．

（2）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是______；
（3）下列不必要的一項實驗要求是______．（請?zhí)顚戇x項前對應的字母）
A．應使滑塊質量遠大于鉤碼和力傳感器的總質量
B．應使A位置與光電門間的距離適當大些
C．應將氣墊導軌調節水平
D．應使細線與氣墊導軌平行
（4）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出______圖象．（選填“t²-F”、“”或“”）．

如圖甲所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d= ▲ mm．

（2）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是 ▲ ；

（3）下列不必要的一項實驗要求是 ▲ ．（請?zhí)顚戇x項前對應的字母）

A．應使滑塊質量遠大于鉤碼和力傳感器的總質量

B．應使A位置與光電門間的距離適當大些

C．應將氣墊導軌調節水平

D．應使細線與氣墊導軌平行

（4）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出 ▲ 圖象．（選填“”、“”或“”）．

如圖甲所示是某同學探究加速度與力的關系的實驗裝置。他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放.

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=　　 mm.

（2）下列不必要的一項實驗要求是　　　 .（請?zhí)顚戇x項前對應的字母）

A．應使A位置與光電門間的距離適當大些

B．應將氣墊導軌調節水平

C．應使細線與氣墊導軌平行

D．應使滑塊質量遠大于鉤碼和力傳感器的總質量

（3）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是　 　　　；

（4）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出　　 　　 圖象?！?

如圖甲所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=  　　  mm．

（2）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是  　　　　　　　　  　　　　；

（3）下列不必要的一項實驗要求是  　　　　  ．（請?zhí)顚戇x項前對應的字母）

A、應使滑塊質量遠大于鉤碼和力傳感器的總質量

B、應使A位置與光電門間的距離適當大些

C、應將氣墊導軌調節水平

D、應使細線與氣墊導軌平行

（4）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出  　　  圖象．（選填“”、“”或“”）．

如圖甲所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊及遮光條都從位置A處由靜止釋放．

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=　2.30　mm．

（2）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是　遮光條到光電門的距離L?。?/p>

（3）改變鉤碼質量，讀出對應的力傳感器的示數F和遮光條通過光電門的時間t，該同學已經將實驗中的數據描入了圖丙所示F﹣坐標系中，請你用一平滑的曲線將各點連接起來．

（4）若圖丙中所作的F﹣圖象的斜率為k，設AB間的距離為s，當遮光條的寬度為d時，則滑塊和遮光條的總質量為M=　?。?/p>

如圖甲所示是某同學探宄加速度與力的關系的實驗裝置。他在氣墊導軌上安裝了一個光電門B，在滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連（力傳感器可測得細線上的拉力大?。鞲衅飨路綉覓煦^碼，每次滑塊都從A處由靜止釋放。

（1）該同學用50分度的游標卡尺測量遮光條的寬度d，如圖乙所示，則d=__________mm

（2）下列不必要的一項實驗要求是_____

A．將氣墊導軌調節水平

B．使A位置與光電門間的距離適當大些

C．使細線與氣墊導軌平行

D．使滑塊質量遠大于鉤碼和力傳感器的總質量

（3）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，測量出滑塊在A位置時遮光條到光電門的距離x，則滑塊的加速度a=______（用d、t、x表示）

（4）為探究滑塊的加速度與力的關系，改變鉤碼質量．測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點要作出它們的線性關系圖象，處理數據時縱軸為F，橫軸應為_________

A．t B.t2 C． D．

如圖甲所示是某同學探究加速度與力的關系的實驗裝置，他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處靜止釋放。

（1）改同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=__________mm

（2）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是______________。

（3）下列不必要的一項實驗要求是_________（請?zhí)顚戇x項前對應的字母）

A．應使滑塊質量遠大于鉤碼和力傳感器的總質量

B．應使A位置與光電門間的距離適當大些

C．應將氣墊導軌調節水平

D．應使細線與氣墊導軌平行

（4）改變鉤碼的質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖像，研究滑塊的加速度與力的關系，處理數據對應作出_________圖像（選填“”、“”或）

5．如圖示數是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門，滑塊上固定一寬度為d的遮光條，力傳感器固定在滑塊上，用細線繞過定滑輪與砂桶相連，每次滑塊及遮光條都從同一位置由靜止釋放．開始時遮光條到光電門的距離為L．
（1）實驗時，將滑塊由靜止釋放，由數字計時器讀出遮光條通過光電門的時間△t，滑塊經過光電門時的瞬時速度為$\frac5ldl0z5{△t}$，滑塊的加速度為$\frac{yd15ien^{2}}{2L{（△t）}^{2}}$．
（2）改變砂桶質量，讀出對應的力傳感器的示數F和遮光條通過光電門的光電門的時間△t，用實驗中的數據描繪出F-$\frac{1}{（△t）^{2}}$圖象，若測得圖象的斜率為k，則滑塊和遮光條的總質量為M=$\frac{2kL}{0yn4x0a^{2}}$．

8．如圖所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，在滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連（力傳感器可測得細線上的拉力大小），力傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．該同學用游標卡尺測量遮光條的寬度d．

（1）下列不必要的一項實驗要求是D；
A．將氣墊導軌調節水平              B．使A位置與光電門間的距離適當大些
C．使細線與氣墊導軌平行            D．使滑塊質量遠大于鉤碼和力傳感器的總質量
（2）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，測量出滑塊在A位置時遮光條到光電門的距離x，則滑塊的加速度a=$\frac{1m0br9l^{2}}{2x{t}^{2}}$（用d、t、x表示）
（3）為探究滑塊的加速度與力的關系，改變鉤碼質量．測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點要作出它們的線性關系圖象，處理數據時縱軸為F，橫軸應為D．
A．t            B．t²            C．$\frac{1}{t}$            D．$\frac{1}{{t}^{2}}$．

(6分)如圖甲所示是某同學探究加速度與力的關系的實驗裝置。他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放.

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=      mm.



（2）下列不必要的一項實驗要求是        .（請?zhí)顚戇x項前對應的字母）

A．應使A位置與光電門間的距離適當大些

B．應將氣墊導軌調節水平

C．應使細線與氣墊導軌平行

D．應使滑塊質量遠大于鉤碼和力傳感器的總質量

（3）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是          ；

（4）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出           圖象。



(8分)如圖甲所示是某同學探究加速度與力的關系的實驗裝置．他在氣墊導軌上安裝了一個光電門B，滑塊上固定一遮光條，滑塊用細線繞過氣墊導軌左端的定滑輪與力傳感器相連，傳感器下方懸掛鉤碼，每次滑塊都從A處由靜止釋放．

（1）該同學用游標卡尺測量遮光條的寬度d，如圖乙所示，則d=      mm．

（2）實驗時，將滑塊從A位置由靜止釋放，由數字計時器讀出遮光條通過光電門B的時間t，若要得到滑塊的加速度，還需要測量的物理量是      ；

（3）下列不必要的一項實驗要求是      ．（請?zhí)顚戇x項前對應的字母）

A．應使滑塊質量遠大于鉤碼和力傳感器的總質量

B．應使A位置與光電門間的距離適當大些

C．應將氣墊導軌調節水平

D．應使細線與氣墊導軌平行

（4）改變鉤碼質量，測出對應的力傳感器的示數F和遮光條通過光電門的時間t，通過描點作出線性圖象，研究滑塊的加速度與力的關系，處理數據時應作出        圖象．（選填“”、“”或“”）．
